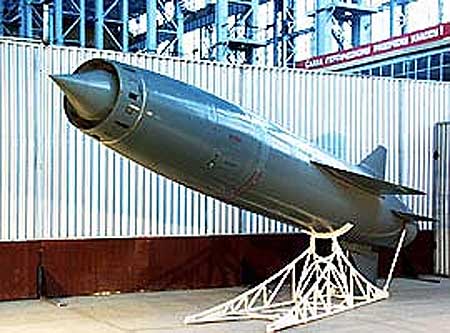

Крылатая противокорабельная ракета П-700 «Гранит» (3М-45)

Гранит

Универсальный ракетный комплекс «Гранит» с дальней противокорабельной крылатой ракетой П-700 подводно-надводного старта предназначен для поражения авианосных групп НАТО.

Головная организация - НПО машиностроения. Главный конструктор - Владимир Челомей (с 1984 г. - Герберт Ефремов). Разработка была начата в 1969 г. На государственные испытания комплекс был предъявлен в 1979 г. Испытания проводились на береговых стендах и головных кораблях: подводной лодке и крейсере «Киров». Испытания были успешно завершены в августе 1983 года, и Постановлением СМ СССР от 12 марта 1983 года комплекс «Гранит» принят на вооружение ВМФ.

В процессе создания комплекса «Гранит» впервые все основные смежники разветвленной кооперации проработали множество (до одного-двух десятков) вариантов конструктивных решений по крылатой ракете, бортовой системе управления, по подводной лодке. Затем эти варианты оценивались по боевой эффективности, стоимости и срокам создания, реализуемости, и на основе анализа были сформулированы требования к крылатой ракете и другим элементам системы вооружения. В результате созданный комплекс впервые приобрел возможность решать любую задачу морского боя нарядом огневых средств одного носителя.

С момента создания первых ПКР, способных поражать надводные корабли на очень больших дальностях, встал вопрос обеспечения противокорабельных ракет данными целеуказания. В глобальном масштабе эта задача могла бы быть решена только с помощью космических аппаратов. Теоретические основы построения такой космической системы, параметры их орбит, взаимное положение спутников на орбитах разработаны непосредственно с участием академика М.В.Келдыша. Система состояла из нескольких спутников радиолокационной и радиотехнической разведки, с которых данные об обнаруженных целях могли непосредственно быть переданы на носитель КР или на наземные пункты.

На западе ракета получила обозначение SS-N-19 «Shipwreck».

Бортовая автономная селективная система управления ПКР построена на основе мощной трехпроцессорной вычислительной машины с использованием нескольких информационных каналов, что позволяет успешно разбираться в сложной помеховой обстановке и выделять истинные цели на фоне любых помех. Создание этой системы осуществлено коллективом ученых и конструкторов ЦНИИ «Гранит» под руководством его генерального директора Героя Социалистического Труда, лауреата Ленинской премии В.В.Павлова.

Ракета 3М-45 (П-700) имеет несколько гибких адаптивных траекторий в зависимости от оперативной и тактической обстановки в морском и воздушном пространстве района операции. Максимальная скорость полета соответствует М=2,5 на большой высоте и М=1,5 - на малой. Комплекс обеспечивает залповую стрельбу всем боекомплектом с рациональным пространственным расположением ракет и позволяет действовать против одиночного корабля по принципу «одна ракета - один корабль» или «стаей» против ордера кораблей.

В режиме беглого огня одна ракета, выполняющая роль «наводчика» летит по высокой траектории, чтобы максимально увеличить площадь захвата цели, в то же время другие ракеты летят по низкой траектории. В полёте ракеты обмениваются информацией о целях. Если ракета - «наводчик» перехвачена, тогда одна из других ракет автоматически принимает на себя её функции. Ракеты сами распределяют и классифицируют по важности цели, выбирают тактику атаки и план ее проведения. Для исключения ошибки при выборе маневра и поражения заданной цели в бортовую вычислительную машину (БЦВМ) заложены электронные данные по современным классам кораблей. К тому же в БЦВМ есть и тактические сведения, к примеру, о типе ордеров кораблей, что позволяет ракете определить, кто перед ней - конвой, авианесущая или десантная группа, и атаковать главные цели в ее составе. В БЦВМ заложены данные по противодействию средствам радиоэлектронной борьбы противника, способным постановкой помех уводить ракеты от цели, тактические приемы уклонения от огня средств противовоздушной обороны. После пуска ракеты сами решают, какая из них будет атаковать какую цель и какие маневры для этого нужно осуществить в соответствии с заложенными в программу поведения математическими алгоритмами. Ракета имеет и средства противодействия атакующим ее противоракетам. Уничтожив главную цель в корабельной группе, оставшиеся ракеты атакуют другие корабли ордера, исключив возможность поражения двумя ракетами одной и той же цели.

Ракета имеет маршевый турбореактивный двигатель КР-93 (разработан в КБ Уфимского моторостроительного ПО под руководством главного конструктора Сергея Гаврилова) и кольцевой твердотопливный ускоритель в хвостовой части, начинающий работу под водой. Вариант ракеты с опытным сверхзвуковым прямоточным двигателем 4Д 04, разработанным в ОКБ-670 под руководством Михаила Бондарюка, позволял ракете развивать скорость до 4М.

По опыту боевой и оперативной подготовки ВМФ, сбить такую ракету практически невозможно. Даже если поразить «Гранит» противоракетой, ракета из-за своей огромной массы и скорости может сохранить начальную скорость полета и в результате долететь до цели.

Ракетным комплексом «Гранит» вооружены 12 атомных подводных крейсеров (АПК) проекта 949А типа «Антей», по 24 ПКР на каждом, со скоростью подводного хода более 30 узлов. Пусковая установка СМ-225А, размещенная на АПК этого проекта, предназначена для обеспечения условий хранения и пуска крылатых ракет ЗМ45 или ЗМ15 как при подводном, так и при надводном положениях. Пусковая установка СМ-225А размещена в контейнере ПЛ, установленном под постоянным углом. Внутри контейнера на устройстве продольного удержания установлен стакан с направляющими и раскреплен через поперечные амортизаторы на стенки контейнера ПЛ. Поперечные амортизаторы размещены в герметизированном сухом объеме, образованном стенкой контейнера, стаканом и двумя резинокордными оболочками (РКО).

Каждый подводный крейсер стоит в десять раз дешевле, чем авианосец ВМС США типа «Нимитц». Таков наш асимметричный и экономичный ответ на авианосную угрозу. Других сил в Вооруженных силах России, способных реально противостоять этой угрозе, сейчас фактически нет. С учетом проводимых модернизаций самих носителей, ракетного комплекса и ПКР «Гранит» созданная группировка способна эффективно действовать до 2020 г. Естественно, одновременно необходимо развивать и поддерживать в боеготовом состоянии и системы боевого управления силами, разведки и целеуказания.

Кроме борьбы с АУГ боевые единицы группировки способны действовать не только против соединений кораблей всех классов в ходе вооруженных конфликтов любой интенсивности, но и эффективно поражать ракетами с обычной боевой частью цели на побережье противника. При необходимости корабли с комплексом «Гранит» могут явиться резервом решения задач Морских стратегических ядерных сил.

На четырех тяжелых атомных ракетных крейсерах проекта 1144 (типа «Петр Великий») размещено по 20 ракет в индивидуальных подпалубных пусковых установках СМ-233 (разработчик - КБ специального машиностроения), с углом возвышения 60°.

Технические решения при разработке ПУ СМ-233 были направлены на выполнение следующих основных требований:

  • унификацию и заимствование механизмов и сборочных единиц ПУ СМ-233 с пусковой установкой СМ-225 комплекса РО «Гранит» подводной лодки проекта 949;
  • повышение надежности старта ракеты за счет уменьшения числа операций в боевом цикле.

На корабле ПУ размещены в подпалубном помещении под углом к горизонту в четыре ряда по пять единиц вдоль диаметральной плоскости корабля. Габаритные размеры палубных проемов определены из условий безопасного выхода ракет при старте и загрузке. ПУ поставлялись с завода-изготовителя (ЛМЗ) на корабль полностью собранными, прошедшие все испытания и проверки в объеме программ заводских испытаний и ТУ, что значительно сокращало время на монтаж, отладку и испытания на корабле. Закрывание палубных проемов обеспечивается защитными крышками с конструктивной защитой от осколков снарядов гидравлическими приводами. Открывание (закрывание) крышек производится по заранее установленной циклограмме по мере запуска ракет. На верхней палубе и на крышках предусмотрены посадочные места для установки палубного загрузочного устройства.

На основании Решения Минсудпрома, Минобщемаша и ВМФ от 05,02,82 г. №1/0018 в 1982 г. начались работы по созданию ПУ СМ-233А комплекса РО «Гранит» для корабля проекта 1143,5 («Адмирал флота Советского Союза Кузнецов», главный конструктор В.Ф.Аникиев).

При разработке ПУ СМ-233А были приняты технические решения, направленные на повышение тактико-технических характеристик и технико-экономических показателей установки СМ-233:

  • повышение боеготовности и надежности за счет сокращения количества механизмов и устройств, задействованных в период предстартовой подготовки и пуска ракеты;
  • снижение трудозатрат и стоимости за счет уменьшения металлоемкости и упрощения конструкции трудоемких узлов и механизмов;
  • сокращения объема и времени технического обслуживания и упрощение условий его проведения;
  • повышение ремонтопригодности пусковой установки за счет упрощения конструкции механизмов;
  • уменьшение количества взаимных связей ПУ с системами корабля.

На корабле проекта 1143,5 размещено 12 пусковых установок СМ-233А. ПУ размещены под верней палубой с постоянным углом возвышения. Внутри корпуса ПУ на шарнирных опорах устройства продольного удержания установлен стеклопластиковый стакан с направляющими и раскреплен через поперечную амортизацию на стенки корпуса установки. Сверху ПУ герметично закрывается крышкой с защитным набором и устройством радиомаскировки.
