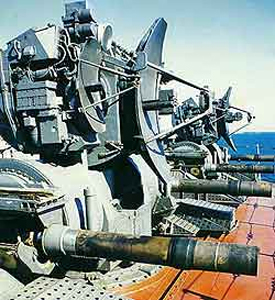

Корабельный эенитный ракетно-артиллерийский комплекс ЗМ87 «Кортик»

Зенитный ракетно-артиллерийский комплекс ЗМ87 «Кортик» - комплекс самообороны надводных кораблей, предназначен для поражения целей ракетами на рубеже от 8000 до 1500 м, а затем дострел уцелевших целей 30-мм автоматами АО-18 на дистанции от 1500 до 500 м.

Создан в конце 1970-х годов в Конструкторском бюро приборостроения (КБП) (г.Тула) под руководством генерального конструктора А. Г. Шипунова. Впоследствии получил «псевдоним» «Каштан», под которым предлагается на экспорт. Производитель - Тульский машиностроительный завод

В 1983 году опытный образец ЗМ87 (один модуль) был установлен на ракетном катере пр. 1241.7 «Молния» (бортовой № 952). Корабельные испытания комплекса проходили на Черном море. На вооружение комплекс ЗМ87 поступил в 1989 году.

Восемь модулей ЗМ87 были установлены на авианосце пр. 1143.5 «Адмирал Кузнецов», шесть модулей - на атомном крейсере пр. 1144 «Адмирал Нахимов», по два модуля - на двух СКР пр. 1154 типа «Неустрашимый».

На западе комплекс получил обозначение SA-N-11 «Grison».

В состав комплекса «Кортик» входит один командный модуль и от одного до шести боевых модулей.

  • Командный модуль включает в себя радиолокационную станцию обнаружения целей и систему обработки информации, целераспределения и целеуказания.
  • Боевой модуль состоит из ракетно-артиллерийской установки и системы управления, состоящей из радиолокационного и телевизионно-оптического канала.

На поворотной части комплекса смонтированы два блока по 4 или 3 ракеты, помещенные в цилиндрические транспортно-пусковые контейнеры весом 60 кг. Двухступенчатая твердотопливная ракета 9М311К (позже буква «К» была убрана из индекса) унифицирована с ракетой войскового комплекса ПВО 2К22 «Тунгуска». Система управления ракетой полуавтоматическая с радиокомандной линией связи. Взрыватель неконтактный с радиусом действия 5 метров. Ракета 9М311 - единственная отечественная корабельная ЗУР с осколочно-стержневой боевой частью. Длина стержней около 600 мм, диаметр 4-9 мм. Поверх стержней имеется «рубашка», содержащая готовые осколки - кубики весом 2-3 грамма. При разрыве боеголовки стержни образуют нечто типа кольца радиусом 5 метров в плоскости, перпендикулярной оси ракеты. На расстоянии больше 5 метров действие стержней и осколков малоэффективно.

Артиллерийская часть состоит из двух 30-мм шестиствольных установок с баллистикой и боеприпасами АК-630. Суммарный темп стрельбы около 10000 выстр./мин. В отличие от АК-630 на блоки стволов надеты надульники для защиты установки и контейнеров с ракетами от пороховых газов. Боекомплект ЗМ87 находится не в подбашенном помещении, а в двух барабанах по 500 патронов, расположенных рядом с блоками стволов. Питание автоматов не ленточное, а шнековое (беззвеньевое).

Комплекс «Кортик» позволяет обстреливать до 6 целей в минуту. Ракеты 9М311 поражают цели в коридоре шириной 350 м вправо и влево от установки, на дистанции 8км для самолетов и 5 км для ПКР. Модульное исполнение и малые массогабаритные характеристики позволяют размещать комплекс на кораблях от ракетных катеров до авианосцев, а также на наземных объектах.

К концу 1994 года производство «Кортика» прекращено. Хотя первоначально предполагалось заменить «Кортиком» по крайней мере большую часть артустановок АК-630, как на строящихся, так и на состоящих в строю, кораблях, для чего был унифицирован шаровой погон и иные установочные части АК-630 и ЗМ87. Однако на кораблях ряда проектов «Кортик» не проходит по высоте от палубы (2250 мм по сравнению с 1070 мм у АК-630).

Тактико-технические характеристики «Кортик»

  • Дальность действия, км до 8
  • Число одновременно обстреливаемых целей до 6
  • Масса ЗУР, кг 43,6
  • Масса БЧ, кг 15
  • Средняя скорость полета ЗУР, м/с 600
  • Максимальная скорость полета поражаемых целей, м/с 500
  • Максимальная перегрузка маневрирования поражаемых целей, g 7
  • Масса комплекса, т 13,5

Дополнительная информация
Страна-производитель СССР
Разработчик Конструкторское бюро приборостроения (г.Тула)
Кол-во выпущенных экземпляров
Годы выпуска 1989
