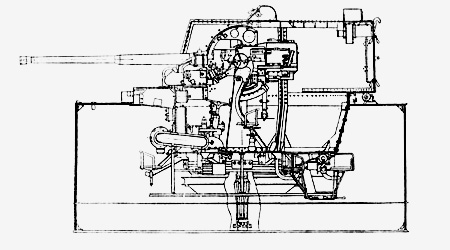

Спаренная универсальная установка 92-К

картинка

85-мм спаренная универсальная установка обр. 1946 г. 92-К предназначалась для эсминцев проектов 30К и 30бис, а также для мониторов проекта 1190. Проектирование началось в 1941 году на заводе № 8 в деревне Подлипки на базе артустановки 39-К. Опытный образец изготовлен в начале 1946 года на заводе № 8, но уже в Свердловске, куда завод был эвакуирован в годы войны. Заводские испытания образца проводились 15-25 июля 1946 года на заводском полигоне. Испытания на НИМАПе осуществлялись в два этапа: с 25 августа по 26 сентября и с 7 по 11 ноября 1946 года. Установка 92-К принята на вооружение 11 декабря 1946 года. Валовое производство велось на заводе № 8 (г. Свердловск) в 1946-1949 годах (приняты 35 артустановок) и на заводе № 92 (г. Горький) в 1950-1953 годах (приняты 67 артустановок).

Стволы установки заимствованы от 90-К. Оба ствола помещены в одну люльку. Тормоз отката гидравлический. Накатник гидропневматический. Приводы вертикального и горизонтального наведения от электродвигателя. Подача боеприпасов из погребов в подбашенное отделение производилась элеваторами, а из подбашенного отделения к орудиям боеприпасы подавали подносчики. Досылка ручная. Установка дистанционных трубок осуществлялась ручным установщиком трубок, закрепленным на вращающейся части. Прицелы «МО» и «МОЛ». ПУС - «Союз-30 бис». Дистанционного управления приводами не было.

Тактико-технические характеристики 92-К

  • Калибр, мм 85
  • Длина ствола, мм 4435
  • Длина ствола, клб 52
  • Длина лейнера, мм 4146
  • Длина нарезной части, мм 3496
  • Объем каморы, дм3 3,94
  • Вес свободной трубы, кг 205
  • Вес ствола с затвором, кг 1340
  • Угол ВН, град -5; +85
  • Угол ГН, град ±150
  • Скорость ВН от электродвигателя, град/с 10
  • Скорость ВН вручную, град/с 2,5
  • Скорость ГН от электродвигателя, град/с 18
  • Скорость ГН вручную, град/с 4
  • Длина отката нормальная, мм 390-475
  • Высота линии огня, мм 1747
  • Радиус обметания по стволам, мм 3539
  • Толщина брони спереди, мм 8
  • Толщина брони сзади, мм 12
  • Вес откатных частей одного ствола, кг 1380
  • Вес качающейся части, кг 4000
  • Вес вращающейся части, кг 11500
  • Вес всей установки без ЗИП и боеприпасов, кг 12440
  • Прицелы МО-1 и МОЛ-1
  • ПУС «Союз-30бис»
  • Число электродвигателей на установку 3
  • Общая мощность, кВт 6,4
  • Ток постоянный, В 220
  • Тип заряжания ручное
  • Расчет, чел. 13
  • Боезапас, готовых выстрелов 400
