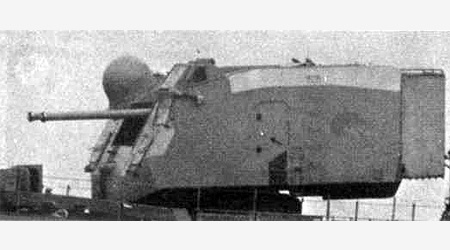

Двухорудийная универсальная палубно-башенная стабилизированная установка СМ-2–1

картинка

Установка СМ-2-1 была принята на вооружение Постановлением СМ от 1 октября 1957 года и Приказом МО СССР № 0086 от 9 октября 1957 года.

Разработка 130-мм установки была начата в конце 1943 года на основании задания АНИМИ от 2 сентября 1943 года. Тактико-техническое задание утверждено начальником Артиллерийского управления ВМС 25 апреля 1944 года. Эскизный проект был разработан в ЦКБ-34 под руководством Е. Г. Рудяка и представлен 3 февраля 1944 года.

Для испытаний СМ-2 завод № 232 изготовил баллистический ствол СМ-Э11-130 и полигонный станок Б-119. Жесткий барабан для полигонного станка выполнен заводом № 190 МСП.

Опытная качающаяся часть СМ-2 смонтирована 30 сентября 1948 года на полигонном станке Б-120 (ТТ).

Головной образец СМ-2, сделанный на заводе № 232, прошел заводские испытания на заводе с 5 апреля по 30 мая 1949 года и заводские испытания на полигоне с 20 октября по 12 декабря 1949 года.

Государственные полигонные испытания СМ-2 были проведены в два этапа: с 10 мая по 5 августа 1950 года и с 24 ноября 1950 года по 30 марта 1951 года.

В 1950 году по чертежам опытного образца (откорректированного по результатам полигонных испытаний) были изготовлены 2 серийные установки СМ-2-1, которые установили на эсминце проекта 41 «Неустрашимый» (заводской № 614).

Государственные корабельные испытания СМ-2-1 на эсминце «Неустрашимый» были проведены в самом начале 1955 года (протокол подписан 17 февраля 1955 года).

Вторая пара серийных установок СМ-2-1, выполненных на заводе № 232 в 1951 году, была поставлена на головной эсминец проекта 56 «Спокойный» (заводской № 701).

Государственные испытания СМ-2-1 на «Спокойном» проводились в 2 этапа: с 8 августа по 8 сентября 1955 года в Финском заливе и с 3 по 16 декабря 1955 года в районе Балтийск - Таллин, при волнении моря 4-5 баллов.

Серийное производство СМ-2 было начато на заводе «Большевик» (№ 232) Постановлением СМ № 4183-1730сс от 28 сентября 1949 года. С 1952 года производство СМ-2 велось на Старокраматорском машиностроительном заводе (СКМЗ). Цена одной установки СМ-2-1 составляла 6490000 руб.

Установки СМ-2-1 были размещены на одном эсминце проекта 41 и 28 эсминцах проекта 56, т. е. всего на кораблях находилось 58 установок СМ-2-1.

В начале 1991 года на кораблях и складах ВМФ находилась 21 установка СМ-2-1.

Ствол артустановки СМ-2-1 состоит из свободной трубы, кожуха, казенника, обоймы и муфты. Затвор горизонтальный клиновой с пружинной полуавтоматикой и ручным приводом. Стреляющее устройство ударного действия (от электромагнита или ручного действия).

Досылатель пневматический с реечным ускорителем. Досылатель и зарядник обеспечивают одноходовую досылку боеприпасов раздельно-гильзового заряжания. Лоток зарядника допускает одновременную закладку снаряда и гильзы. Длина пути досылки 1700 мм. Эжекция производится автоматически.

Оба орудия помещены в одной люльке. Люлька литая, обойменного типа. Каждое орудие имеет один тормоз отката и один досылатель. Тормоз отката гидравлический веретенного типа с компенсатором, находится под стволом. Накатник пневматический, размещен над стволом.

Станок качается на оси стабилизации, закрепленной в боевом столе. Стабилизация оси цапф по горизонтали (т. е. в одной плоскости) . Крыша башни съемная.

Учебный ствол - 21К.АУТ с набегающей на снаряд кареткой. Верхняя подача цепная, двухтрубная с постоянным вращением.

Тактико-технические характеристики СМ-2-1

  • Калибр, мм 130
  • Длина ствола, мм 7490
  • Длина ствола, клб 57,6
  • Длина канала, мм 7050
  • Длина канала, клб 54,2
  • Длина кожуха (с муфтой), мм 3840
  • Длина казенника, мм 750
  • Длина нарезной части, мм 5927
  • Длина каморы без скатов, мм 817,5
  • Длина каморы со скатами, мм 1224
  • Объем каморы, дм3 19,6
  • Число нарезов 28
  • Вес затвора (клина), кг 130
  • Вес свободной трубы, кг 1177
  • Вес ствола с затвором, кг 4993,4
  • Живучесть ствола (до падения начальной скорости на 8%), выстр. 1700
  • Угол ВН, град -7°35'; +81°46'
  • Угол ГН, град ±204
  • Приводы стабилизации УРС № 10 и ручной
  • Длина отката предельная, мм 630
  • Длина бронекорпуса, мм 7118
  • Расстояние между осями стволов, мм 850
  • Радиус амбразурного щита, мм 775
  • Ширина установки по корпусу, мм 4450
  • Радиус обметания по стволам, мм 5300
  • Радиус обметания по броне, мм 3800
  • Радиус обметания по отражательной сетке, мм 4860±40
  • Бронирование лба, мм 20, 10
  • Бронирование боковых стенок, мм 10
  • Бронирование крыши, мм 10
  • Бронирование шельфа, мм 10
  • Бронирование задних козырьков, мм 8
  • Бронирование амбразурный щит, мм 10
  • Вес вращающейся брони, кг 8500
  • Вес качающейся части, кг 17370
  • Стабилизированная части, кг 45000
  • Вес вращающейся части, кг 52929
  • Вес неподвижной части, кг 3880
  • Полный вес установки, кг 57325
  • Число элеваторов на одно орудие 2
  • Число подач в минуту (на ствол) при электрическом действии 16-19
  • Число подач в минуту (на ствол) вручную 6,5-8
