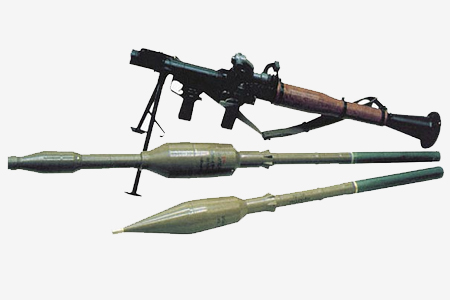

гранатомёт противотанковый ручной РПГ-7

Предназначен для борьбы с танками, самоходно-артиллерийскими установками и другими бронированными средствами противника. Кроме того, он может быть использован для уничтожения живой силы противника, находящейся в легких полевых укрытиях, а также в сооружениях городского типа.
Гранатомет состоит из ствола с механическим прицелом, ударно-спускового механизма с предохранителем, бойкового механизма и оптического прицела. Ствол гранатомета состоит из трубы и патрубка и служит для направления полета гранаты и отвода пороховых газов при выстреле. У гранатомета РПГ-7 труба и патрубок соединены жестко, а у РПГ-7Д - сухарно, с помощью секторных выступов патрубка, соответствующих им выемов трубы, и фиксируются в собранном виде защелкой. Такая конструкция позволяет разбирать и складывать гранатомет при подготовке к десантированию. Кроме того, у гранатомета РПГ-7Д в ударно-спусковой механизм дополнительно введены переводчик с рычагом и пружиной, вкладыш и штифт, а также изменена конструкция предохранителя, что исключает возможность выстрела в случае неполного соединения трубы ствола с патрубком.

У гранатомета с ночным прицелом дополнительно вводится механизм светоблокировки, исключающий засветку прицела пламенем собственного выстрела.

При выстреле из гранатомета отдача отсутствует. Это обеспечивается истечением пороховых газов назад через сопло и раструб патрубка ствола. Стрельба из гранатомета производится выстрелами ПГ-7В, ПГ-7ВМ с надкалиберной противотанковой гранатой кумулятивного действия и ПГ-7ВР «Резюме» с тандемной боевой частью. Граната имеет реактивный маршевый двигатель, увеличивающий скорость ее полета. Она обладает бронепробиваемостью, которая дает возможность вести эффективную борьбу со всеми типами современных танков и самоходно-артиллерийских установок противника.

Выстрел ПГ-7ВМ является модернизацией штатного выстрела ПГ-7В, превосходящей его по бронепробиваемости, кучности стрельбы и ветроустойчивости.

При стрельбе из гранатомета с ночным прицелом используется складная сошка. Допускается стрельба со сложенными и откинутыми сошками при любых положениях для стрельбы. При необходимости сошка отделяется от гранатомета.

ТТХ РПГ-7 c выстр. ПГ-7В

  • Калибр, мм 40
  • Калибр гранаты, мм 85
  • Выстрел , ПГ-7В, ПГ-7ВМ, ПГ-7ВР «Резюме»
  • Длина гранатомёта, мм 950
  • Вес гранатомёта, кг 6,3
  • Вес гранаты, кг 2,2
  • Макс. скорость гранаты, м/с 300
  • Скорострельность, в/м 4-6
  • Прицельная дальность, м 300
