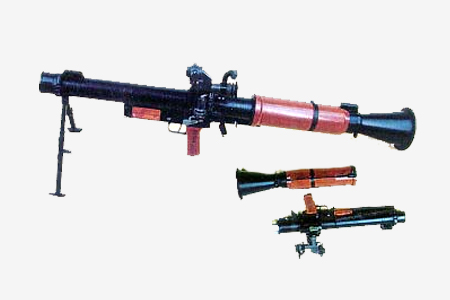

гранатомёт противотанковый ручной РПГ-16 «Гром»

Гранатомет РПГ-16 «Гром» представляет собой дальнейшее развитие РПГ-7. От него отличается большим калибром ствола и использованием калиберной кумулятивной гранаты.
Ствол гранатомета разборный, состоит из передней отделяемой трубы и патрубка (с камерой сгорания порохового заряда) в задней части. На стволе крепятся прицельные приспособления. Снизу находится рукоят ка управления огнем и ударно-спусковой механизм. Камера сгорания порохового заряда снаружи прикрыта пластмассовыми накладками для исключения ожога стрелка. Импульсный генератор ударно-спускового механизма в момент выстрела вырабатывает электрический импульс, поджигающий электрозапал стартового заряда. Основной прицел гранатомета оптический ПГО-16 (2,7 крат), но кроме него есть и открытый прицел.

Для стрельбы используется выстрел с реактивной противотанковой гранатой ПГ-16В кумулятивного действия. Диаметр гранаты совпадает с калибром ствола. Граната выбрасывается из ствола пороховыми газами стартового порохового заряда. В полете запускается ее реактивный двигатель, обеспечивая дополнительное увеличение скорости полета. Стабилизация гранаты в полете осуществляется ее вращением. Вращение происходит за счет выхода пороховых газов из восьми отверстий, высверленных под углом возле сопла реактивного двигателя и шестилопастного раскрывающегося в полете стабилизатора.

Для повышения устойчивости оружия при стрельбе и обеспечения более точного прицеливания к стволу гранатомета присоединена складывающаяся сошка.

ТТХ РПГ-16 «Гром»

  • Калибр, мм 73
  • Калибр гранаты, мм 73
  • Граната ПГ-16В
  • Длина гранатомёта, мм 1104
  • Вес гранатомёта, кг 9,6
  • Вес выстрела, кг 1,65
  • Длина выстрела, мм 685
  • Начальная скорость гранаты, м/с 250
  • Макс. скорость гранаты, м/с 475
  • Скорострельность, в/м 4
  • Прицельная дальность, м 300-500
