переносной противотанковый ракетный комплекс 9К14 «Малютка»

Противотанковый ракетный комплекс 9К14 «Малютка» разработан в КБМ ГПОТ под руководством главного конструктора С.Н. Непобедимого в 1960 г. и предназначен для борьбы с бронированными целями противника, разрушения его укрытий и уничтожения огневых средств и точек.

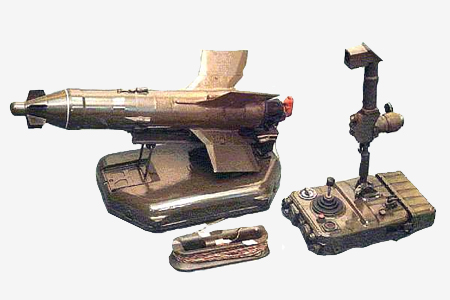

Состоит из оптического визира 9Ш16 и противотанковой ракеты 9М14 с кумулятивной боевой частью. Наведение на цель - ручное (по трём точкам), связь с ракетой осуществляется по водостойкой проводной линии. Оптический визир имеет только дневной режим. Направляющая для пуска ракеты находится на контейнере для переноски оптического визира 9Ш16. Переносится в трех вьюках. В одном вьюке находится пусковая установка (ПУ) с оптическим визиром, аккумуляторная батарея и ЗИП (масса 12,4 кг), два других вьюка - это ракеты 9М14 с контейнерами - пусковыми установками (масса по 18,1 кг каждый).

Кроме переносного варианта, существует боевая машина 9П110 (на базе БРДМ -- 1) с шестью направляющими для ракет ПТРК 9К14 «Малютка». Боекомплект машины составляет 14 ракет 9М14, скорострельность составляет 2 выстрела в минуту. Стрельба по цели производится не выходя из боевой машины.

«Малютка» «Малютка-2» «Малютка-2М» «Малютка-2Ф»

  • Калибр, мм 125 125 125 125
  • Длина, мм 860 860 860 860
  • Вес ракеты, кг 10,9 12,5 13,5 12
  • Вес боевой части, кг 2,6 3,5 4,2 3
  • Средняя скорость полета ракеты, м/с 115 130 120 130
  • Темп стрельбы, в/м 2 2 2 2
  • Дальность стрельбы, м 500-3000 500-3000 500-3000 500-3000
