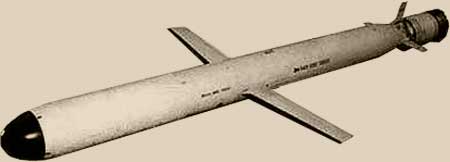

Универсальная ракета 3М54Э1 предназначена для уничтожения надводных кораблей всех типов в условиях сильного радиоэлектронного и огневого противодействия, может размещаться на боевых надводных кораблях и подводных лодках. Создана на базе сверхзвуковой противокорабельной ракеты 3M51 «Альфа» класса «воздух-корабль».

Разработчик - МКБ «Новатор» г. Екатеринбург.

Впервые продемонстрирована на выставке вооружений «IMDEX ASIA 99» в мае 1999 года в Сингапуре.

На западе ракета 3М54Э1, также как и ее прототип, имет обозначение SS-N-27 «Klub» («Club»).

Состав
В отличии от своего прототипа ракета 3М54Э1 имеет две ступени. Отказ от использования третьей сверхзвуковой ступени позволил оснастить ракету более мощной боевой частью и увеличить дальность полета ракеты.

Стартовая ступень обеспечивает старт и разгон ракеты, снабжена твердотопливным однокамерным ракетным двигателем, аналогичным двигателю крылатой ракеты «Гранат». Вторая ступень - маршевая - обеспечивает полет на основном участке траектории с околозвуковой скоростью. Двигатель второй ступени - турбореактивный ТРДД Р95-300(РДК-300), разработан в КБ «Союз».

Ракета может запускаться из многопозиционных пусковых установок вертикального исполнения или стандартных 533-мм торпедных аппаратов.

После запуска и набора высоты порядка 150 метров происходит отделение стартового ускорителя, открытие воздухозаборника и запуск маршевого воздушно-реактивного двигателя второй ступени, раскрытие крыльев и ракета снижается до высоты 10-15 метров над поверхностью моря. На маршевом участке траектории ракета движется с околозвуковой скоростью под управлением инерциальной системы. На дистанции около 30-40 км от цели ракета делает «горку» и происходит включение активной радиолокационной головки самонаведения. (АРГС -54). После захвата цели головкой самонаведения ракета снижается до высоты 3-5 метров. Непосредственно перед целью выполняется специальный зигзагообразный противоракетный маневр.

Головка самонаведения АРГС -54 разработана фирмой «Радар-ММС» г. Санкт-Петербург и имеет максимальную дальность около 60 км. Длина АРГС-54-70см, диаметр - 42 см и вес - 40 кг. Обладает высокой помехозащищенностью и может функционировать при волнении моря 5-6 баллов.

Ракетами 3М54Э1 вооружаются подводные лодки класса «Амур» и фрегаты, строящиеся по заказу ВМС Индии.

Фрегаты проекта 11356 - («Trishul», «Talwar») - серию которых ОАО «Балтийский завод» строит для Военно-морских сил Индии оснащаются подпалубной пусковой установкой 3С-14Э. Подпалубная установка предназначена для хранения и запуска восьми противокорабельных ракет. Установка 3С-14Э изготовлена на Балтийском заводе по проекту петербургского ФГУП «КБ специального машиностроения». Это первая в России пусковая установка вертикального старта. Установка 3С-14Э представляет собой контейнер длиной 3,76 м, шириной 2 м, высотой 9,6 м. Масса конструкции - около 15 тонн. Верхняя и нижняя стенки контейнера представляют собой металлические плиты с 8 ячейками для ракет. Верхняя плита снабжена 8 крышками, которые открываются при запуске ракет. Средняя часть установки - четыре боковых стенки и внутренние перегородки - выполнены из металлических ажурных ферм. Благодаря вертикальному исполнению установка располагается под палубой, в носовом погребе, что делает ее менее уязвимой для противника. Еще один плюс подобного расположения - экономия места на корабле. Кроме ракет, входящих в состав комплекса Club-N, данная пусковая установка может обеспечивать хранение и старт еще трех типов противокорабельных ракет.
