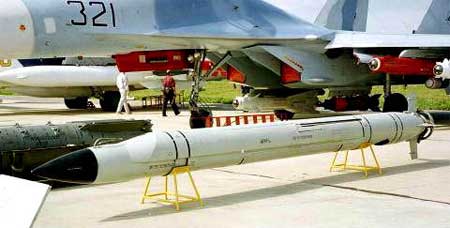

Универсальная противокорабельная ракета 3М-51 (Альфа)

Альфа

Ракета 3М51 «Альфа» предназначена для уничтожения надводных кораблей всех типов в условиях сильного радиоэлектронного и огневого противодействия, может размещаться на боевых надводных кораблях, подводных лодках и самолетах.

Разработчик - МКБ «Новатор» г. Екатеринбург.

Впервые продемонстрирована на выставке вооружений в Абу-Даби в 1993 году и в том же году на МАКС-93 в Жуковском.

На западе ракета получила обозначение SS-N-27 «Klub» («Club»).

Состав
Корабельный вариант ракеты имеет три ступени. Стартовая ступень обеспечивает старт и разгон ракеты (на авиационном варианте ракеты эта ступень отсутствует), снабжена твердотопливным однокамерным ракетным двигателем, аналогичным двигателю крылатой ракеты «Гранат». Вторая ступень 3П51 - маршевая - обеспечивает полет на основном участке траектории. Двигатель второй ступени - турбореактивный ТРДД Р95-300(РДК-300), разработан в КБ «Союз». Третья ступень 3П52 - боевая - служит для преодоления на сверхзвуковой скорости (до М=3) системы ПВО противника.

Корабельный вариант ракеты может запускаться из пусковых установок вертикального или наклонного исполнения.

После запуска и набора высоты порядка 150 метров происходит отделение стартового ускорителя, открытие воздухозаборника и запуск маршевого воздушно-реактивного двигателя второй ступени, раскрытие крыльев и ракета снижается до высоты 10-15 метров над поверхностью моря. На маршевом участке траектории ракета движется с околозвуковой скоростью под управлением инерциальной системы. На дистанции около 30-40 км от цели ракета делает «горку» и происходит включение активной радиолокационной головки самонаведения. (АРГС -54). После захвата цели головкой самонаведения ракета разгоняется с помощью твердотопливного ускорителя до сверхзвуковой скорости и снижается до высоты 3-5 метров. Непосредственно перед целью выполняется специальный зигзагообразный противоракетный маневр.

Для уменьшения вероятности перехвата ракеты средствами ПВО цели, бортовая система управления ракетой может выбирать оптимальный маршрут выхода на атакуемый корабль. Кроме того, при атаке крупных надводных целей может осуществляться залповый пуск нескольких ракет, которые будут выходить к цели с разных напрвлений.

Головка самонаведения АРГС -54 разработана фирмой «Радар-ММС» г. Санкт-Петербург и имеет максимальную дальность около 60 км. Длина АРГС-54-70см, диаметр - 42 см и вес - 40 кг. Обладает высокой помехозащищенностью и может функционировать при волнении моря 5-6 баллов.

Экспортный вариант ракеты «Альфа» корабельного базирования имеет обозначение 3М54Э. Ракетами 3М54Э и их модификациями вооружаются подводные лодки класса «Амур» и фрегаты, строящиеся по заказу ВМС Индии.
