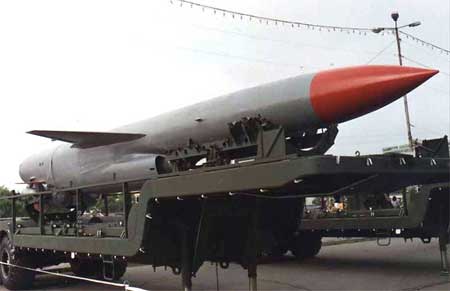

Крылатая противокорабельная ракета П-500 «Базальт» (4К80)

Базальт

Разработка крылатой противокорабельной ракеты П-500 «Базальт» была начата ОКБ-52 по Постановлению СМ № 250-89 от 28 февраля 1963 года. «Базальт» предназначался для борьбы с самыми мощными корабельными группировками, включая и авианосные. Им предусматривалось вооружить как подводные лодки, так и надводные корабли. Ракета «Базальт» предназначалась для замены ракеты П-6 и имела приблизительно те же весогабаритные характеристики.

Эскизный проект П-500 был закончен в декабре 1963 года.

Первый этап летно-конструкторских испытаний проходил с октября 1969 года по октябрь 1970 года в Неноксе. Ракета без радиоаппаратуры запускалась с наземного стенда СМ-49.

В 1975 году ракета «Базальт» принимается на вооружение атомных подводных лодок проекта 675, которые были ранее вооружены комплексом П-6. А в 1977 году «Базальт» принимается на вооружение авианесущих крейсеров типа «Киев» проекта 1143. Первые три корабля этого проекта имели по четыре спаренные пусковые СМ-240 установки с восемью ракетами П-500 в контейнерах и восемью запасными в погребе, а четвертый крейсер пр. 1143,4 «Адмирал флота Советского Союза Горшков» был модернизирован и имел шесть спаренных пусковых установок СМ-241 с двенадцатью ракетами П-500 в контейнерах.

Ввод кораблей в состав ВМФ осуществлен в следующие сроки: «Киев» - в декабре 1975 года, «Минск» - в сентябре 1978 года, «Новороссийск» - в августе 1982 года, «Адмирал Флота Советского Союза Горшков» - в декабре 1987 года. Пусковые установки были разработаны в КБ специального машиностроения (г.Ленинград) под руководством главного конструктора В.В.Чернецкого.

На крейсерах типа «Слава» проекта 1164 ( разработчик - ПКБ Северное, главный конструктор А.К.Перьков, с 1979 года - В.М.Мутихин), вошедших в строй в 1982 году, ракеты П-500 располагались в шестнадцати ненаводящихся контейнерах, без перезарядки.

На западе ракета получила обозначение SS-N-12 «Sandbox».

«Базальт» стал последней ракетой, размещавшейся на подводных лодках и запускавшейся в надводном положении. Как и П-6, ракета «Базальт» имела профиль полета «большая высота - малая высота», но в отличие от П-6 длина конечного участка («малая высота») была увеличена, а высота полета на этом участке уменьшена.

По аэродинамической и конструктивно-компоновочной схеме П-500 была подобна П-6, но обладала большей скоростью полета, увеличенной дальностью стрельбы и более мощной фугасно-кумулятивной боевой частью, спроектированной в ГСКБ-47. Могла применяться и ядерная боевая часть. Ракета «Базальт» была первой крылатой ракетой морского базирования с высокой сверхзвуковой (до 2М) скоростью полета. Это существенным образом сказалось на конструкции. Был разработан подфюзеляжный секторный воздухозаборник с двухскачковым центральным телом. В конструкции ракеты использовались титановые сплавы, обладающие необходимыми прочностными характеристиками при повышенной температуре. Исследованию конструкции при одновременном воздействии силовых факторов нагружения и температурного нагрева было уделено самое пристальное внимание.

Специально для П-500 был создан маршевый турбореактивный двигатель повышенной тяги и экономичности КР-17-300, разработанный в ОКБ-300 ГКАТ.

Для ракеты П-500 ЦНИИ «Гранит» разработал систему управления «Аргон» (главный конструктор С.И.Червяков), в которую впервые включалась бортовая цифровая вычислительная машина (БЦВМ). На П-500 был сохранен принцип телеуправления, но устанавливалась более современная система управления повышенной помехозащищенности, позволяющая осуществлять целераспределение ракет в залпе и избирательное поражение головных целей из состава атакуемого корабельного соединения. Впервые на ПКР была использована бортовая станция радиоэлектронного противодействия (активных помех), которая воздействовала на ГСН ЗУР противника и обеспечивала неуязвимость КР в зоне ПВО атакуемого корабля.

Предназначенная для борьбы с крупными корабельными группировками противника П-500 была эффективна только при залповой стрельбе, обеспечивающей ее прорыв через средства ПРО. Залп формировался из 8 ракет с интервалом не более 8 секунд. Ракета имела один крупный недостаток. Она имела сильно форсированный маршевый турбореактивный двигатель, который перед стартом должен был выводиться на режим воздушным стартером непосредственно в пусковой установке путем его раскрутки в течение 20-30 секунд. Старт и разгон ракеты до маршевой скорости осуществлялся двумя твердотопливными ускорителями. При залповой стрельбе необходимо было запускать одновременно маршевые двигатели всех восьми ракет, находящихся в пусковых установках. При пуске первой ракеты горячие пороховые газы, попадали на входы воздухозаборников работающих маршевых двигателей ракет. Из-за недостатка кислорода и высокой температуры газов обороты падали, двигатели глохли. Впервые это явление было обнаружено на подводных лодках пр.651 и 675. с ним не смогли справиться и поэтому на подводных лодках пр.675, принятых на вооружение, пришлось снять часть пусковых установок, оставив только носовыe и кормовые, удаленные на значительное расстояние друг от друга. Они обеспечивали залп только 4-х ракет.

Разработчики пусковой установки СМ-241 знали об этом явлении, и, поэтому, на пусковых установках первого корабля проекта 1143 предусмотрели специальную систему измерений в составе датчиков давления и температуры в необходимых зонах пусковой установки. При первых же бросковых испытаниях на Черном море явление проявилось - при пуске первой ракеты глохли двигатели оставшихся в ПУ ракет. Только после проведения специальной программы испытаний, был определен порядок пуска ракет в залпе, обеспечивший стабильный залп с интервалом менее 8 секунд. При этом доработки материальной части не потребовалось, потребовалась лишь доработка программных средств системы управления.

Исследования по обеспечению стабильного залпа ракет П-500, проведенные на ТАКР «Киев», позволили более детально узнать причину срыва залпа от стартующей ракеты и придали уверенность в возможности создания плотной компоновки пусковых установок даже для такой «капризной» ракеты как П-500. Эти знания потребовались при создании пусковых установок СМ-248 для надводных кораблей проекта 1164. Первоначально по ТЗ намечалось разместить 12 пусковых установок, однако в ходе разработки эскизного проекта было решено увеличить число размещаемых на корабле пусковых установок до шестнадцати, расположенных по бортам и имеющих индивидуальные газоотводы за борт корабля. Такая компоновка позволила резко повысить боеготовность корабля и боевую мощь корабля, способного дать один за другим два восьми ракетных залпа. В конструкции СМ-248 применены стеклопластиковый корпус и крышки пусковой установки. Направляющие для ракеты изготавливались из высокопрочного алюминиевого сплава В-95 методом экструзии без последующей механической обработки.

Обнаружение целей и наведение комплекса «Базальт», как и последующих комплексов «Вулкан» и «Гранит», осуществлялось с помощью системы морской космической разведки и целеуказания (МКРЦ). Полномасштабная разработка системы МКРЦ была начата в 1962 году.

В ее состав вошли:

  • радиолокационный разведывательный комплекс для обнаружения надводных морских целей из космоса;
  • радиотехнический разведывательный комплекс для обнаружения из космоса излучений корабельных радиотехнических средств;
  • ядерная энергетическая установка, обеспечивающая электропитанием космические аппараты.

Работы по созданию системы МКРЦ «Легенда» и передача ее на вооружение МО СССР с космическими аппаратами радиолокационной разведки были завершены в 1975 году, а с космическими аппаратами радиотехнической разведки - в 1978 году.

В дальнейшем была создана модификация комплекса «Базальт» - ракета 4К80 стала оснащаться новым, более мощным стартовым агрегатом, что увеличило дальность ее полета.
