Противотанковый комплекс 9К121 «Вихрь»

9К121 «Вихрь»

Авиационный противотанковый ракетный комплекс «Вихрь» предназначен для поражения бронированной техники, в том числе оснащенной реактивной броней, и малоскоростных воздушных целей, летящие со скоростью до 800 км/ч.

Разработка комплекса начата в 1980 году в КБ приборостроения (НПО «Точность») под руководством главного конструктора А.Г.Шипунова. Принят на вооружение в 1992 году.

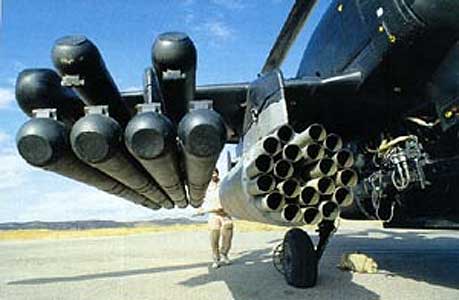

К началу 2000 года комплекс использовался на противотанковом штурмовике Су-25Т (Су-25ТМ, Су-39, подвешивается до 16 ракет на двух пусковых установках АПУ-8) и боевом вертолете Ка-50 «Черная Акула» (подвешивается до 12 ракет на двух ПУ).

В 1992 году на выставке в Фарнборо впервые была показана усовершенствованная модификация ракеты «Вихрь-М».

Имеется вариант корабельного комплекса «Вихрь-К», который включает 30- мм артиллерийскую установку АК-306 и четыре ПТУР «Вихрь» с дальностью стрельбы до 10 км. Комплексом «Вихрь» предполагается оснащать патрульные корабли и катера.

На западе комплекс «Вихрь» получил обозначение AТ-12 (АТ-9).

В состав комплекса ракетного оружия «Вихрь» входят:

  • сверхзвуковая управляемая по лучу лазера ракета 9А4172;
  • круглосуточная обзорно-прицельная система И-251 «Шквал»;
  • авиационная пусковая установка АПУ-8 или АПУ-6.

Комплекс позволяет вести стрельбу одиночными ракетами и залпом из двух ракет. Высокая сверхзвуковая скорость ракеты (до 610 м/c) способствует снижению уязвимости вертолета во время атаки и позволяет в одном заходе поразить несколько целей. Дистанцию 4 км ракета пролетает за 9 с. Для сравнения: наиболее мощная американская вертолетная противотанковая ракета FGN-114K «Hallfire» имеет дозвуковую скорость и покрывает это расстояние за 15 с.

Технические характеристики
Ракета выполнена по аэродинамической схеме «утка» со складным крылом . Ее наведение осуществляется при помощи всесуточного автоматического прицельного комплекса. При приближении к району нахождения цели, координаты которой заранее заведены в БЦВМ вертолета, на расстоянии приблизительно 12 км автоматически включается режим телевизионного сканирования местности. Обнаружив изображение цели на телевизионном экране, летчик направляет вертолет в ее сторону, затем обрамляет цель сеткой прицела и нажимает кнопку автоматического слежения. Прицел переходит на автоматическое сопровождение цели, а по достижении разрешенной дальности производит пуск ракеты.

Тип старта - из транспортно-пускового контейнера вышибным зарядом.

Лазерно-лучевая система наведения в сочетании с автоматической системой сопровождения цели гарантирует высокую точность стрельбы, практически не зависящую от дальности. Мощность излучения лазерно-лучевой системы управления, на порядок меньшая пороговой мощности срабатывания зарубежных систем предупреждения о лазерном облучении, обеспечивает высокую скрытность применения. Вероятность уничтожения малоразмерной подвижной цели класса «танк» ракетой «Вихрь» - 80%.

Хранение, транспортировка и применение ракеты осуществляются с использованием транспортно-пускового контейнера, обеспечивающего безрегламентное складирование ПТУР в течение 10 лет.

Тандемная БЧ способна пробить броню (в том числе активную) самых современных зарубежных танков с любых ракурсов. Максимальная бронепробиваемость - 1000 мм. «Вихрь» имеет контактный и неконтактный взрыватели.
