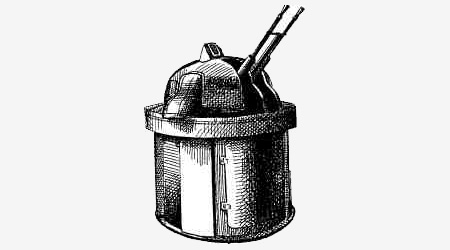

12,7-мм турельно-башенная установка «Утес-М»

Проектирование нового 12,7-мм пулемета было начато в 1969 году. Он получил свое название (НСВ-12,7) по калибру и по начальным буквам фамилий конструкторов Г. И. Никитина, Ю. М. Соколова и В. И. Волкова.

В 1972 году пулемет НСВ-12,7 «Утес» был принят на вооружение. (В некоторых документах пулемет НСВ-12,7 называют НСВС - станковый.)

Автоматика пулемета работает за счет энергии пороховых газов. Запирание канала ствола - клиновое с помощью горизонтального перемещающегося затвора, соединенного двумя серьгами с затворной рамой. Питание ленточное. Подача патронов на приемное окно и съем звена ленты с патрона осуществляются при откате, а досылание патрона в патронник - при накате подвижных частей. Ударный механизм ударникового типа, работает за счет энергии затворной рамы под действием возвратной пружины и буферного устройства. Спусковой механизм с задним шепталом позволяет вести только автоматический огонь. Управление стрельбой осуществляется с помощью электроспуска или механического спуска.

Тактико-техническое задание на проектирование двухпулеметной 12,7-мм корабельной установки «Утес-M» было утверждено заместителем Главкома ВМФ 23 января 1970 года, т. е. за два года до принятия на вооружение армейского пулемета НСВ-12,7.

В 1972 году была изготовлена опытная установка «Утес-M» (заводской индекс ТКБ-095). Она была оснащена двумя серийными пулеметами НСВ-12,7 (6П11), горизонтально расположенными на общей качающейся части. Приводы наведения только ручные. В качестве прицела использовано прицельное визирное устройство ПЗУ-6, позволявшее вести огонь по воздушным целям, движущимся со скоростью до 300 м/с.

После каждых 100 выстрелов необходимо охлаждение ствола. Естественным путем оно длится 30-35 мин, а пропусканием воды через канал ствола - около 1,5 мин. Отстрел полного боекомплекта с искусственным охлаждением - около 15 мин. Перезарядка одного пулемета с заменой магазинной коробки длится до 1 мин. Боекомплект установки - 10 коробок по 100 патронов.

Боевое обслуживание установки производит стрелок-наводчик, располагающийся в подбашенном помещении. Для защиты от поражения мелкими осколками и пулями установка закрыта броневым колпаком с окнами из прозрачного пуленепробиваемого материала. Высота башни от палубы 655 мм, наружный диаметр 1380 мм. Боекомплект установки составляет 1000 выстрелов и размещен в магазин-коробках емкостью по 100 патронов. При стрельбе производится общая приточно-вытяжная вентиляция подбашенного помещения установки с помощью вентиляторов производительностью по 1000 м3/ч.

Государственные полигонные испытания опытного образца установки «Утес-M» были начаты 4 октября 1972 года. В декабре они были приостановлены в связи с тем, что уровень загазованности подбашенного помещения значительно превышал допустимые для человека нормы и не была обеспечена возможность наблюдения за целью при стрельбе.

Установка была возвращена на завод, где ее доработали. В начале июля 1973 года полигонные испытания возобновились и продолжались до 5 октября 1973 года. Всего в их ходе было сделано 14113 выстрелов, на которые пришлось 17 задержек в стрельбе (т. е. 0,12%).

После испытаний установка вновь дорабатывалась и вновь была испытана на полигоне в июле 1974 года.

В августе 1975 года были проведены корабельные испытания установки, по результатам которых приказом Главкома ВМФ от 13 декабря 1976 года установка «Утес-M» была принята на вооружение ВМФ. Серийное производство установки началось в 1975 году.

Установка «Утес-M» предназначена для судов на воздушной подушке, экранопланов и катеров проектов 1206, 1208, 1209, 1400М, 1400МЭ, 905, 1595 и др.

В годы Великой Отечественной войны в боекомплект 12,7-мм пулеметов входили бронебойная пуля Б-32 и бронебойно-зажигательно-трассирующая пуля БЗТ. Вес пули Б-32 - 48,3 г, вес пули БЗТ - 43,9 г. В 70-х годах была принята на вооружение зажигательная пуля мгновенного действия МДЗ.

Вес 12,7-мм патрона составлял 123-137 г, вес заряда около 17 г, длина патрона 147 мм, длина пули 64,6 мм, длина гильзы 108 мм.

Объем каморы заряжания 20,4 см3, максимальное давление пороховых газов 3200 кг/см2 (т. е. предельное для артиллерийских систем до 1945 года).

Пули Б-32 по нормали пробивали броню толщиной 20 мм на дальности до 350 м, а БЗТ - на дальности до 300 м. Дальность горения трассера пули БЗТ - до 1500 м.

Баллистическая дальность пули Б-32 составляла 6 км, но, разумеется, на такую дистанцию из 12,7-мм пулеметов никто не стрелял. Предельная дальность установок всех типов была 2 км. На дальности 2 км скорость пули Б-32 падала с 820 до 283 м/с.

Тактико-технические характеристики «Утес-M»

  • Калибр, мм 12,7
  • Число стволов 2
  • Длина ствола пулемета, мм 1000
  • Длина пулемета, мм 1520
  • Угол ВН, град -10; +85
  • Угол ГН, град 360
  • Скорость ВН, град/с 16 (фактически)
  • Скорость ГН, град/с 25 (фактически)
  • Радиус обметания по пламегасителям, мм 1410
  • Высота линии огня, мм 406
  • Высота установки (полная), мм 1990
  • Высота подбашенного отделения до уравнительного кольца, мм 1014
  • Высота башни от уравнительного кольца до колпака прицела, мм 976
  • Диаметр башни наружный, мм 1380
  • Диаметр подбашенного помещения, мм 1460
  • Вес одного пулемета, кг 25
  • Вес установки без боеприпасов и ЗИП, кг 630
  • Темп стрельбы одного ствола, выстр./мин 700-800
  • Расчет, чел. 1
  • Прицельная дальность стрельбы по воздушным целям, м 1500
  • Прицельная дальность стрельбы по наземным целям, м 2000
