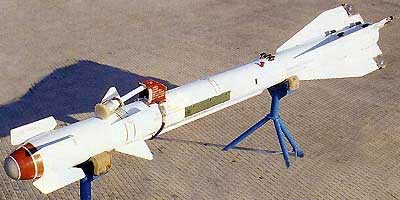

Управляемая ракета малой дальности Р-60
Ракета малой дальности Р-60 с тепловой головкой самонаведения предназначена для поражения высокоманевренных пилотируемых летательных аппаратов и беспилотных средств воздушной разведки в ближних воздушных боях в пределах видимости.
Ракета Р-60 разработана в НПО «Молния», принята на вооружение в 1974 г. Входила в состав вооружения фронтовых истребителей МиГ-23М (МЛ), перехватчиков Су-15ТМ, МиГ-25ПД, истребителей-бомбардировщиков МиГ-27М (К,Д), Су-17М2 (МЗ,М4), палубных штурмовиков Як-38. Ракетами Р-60 и Р-60М оснащаются истребители МиГ-29, перехватчики МиГ-31, фронтовые бомбардировщики Су-24М и штурмовики Су-25 и вертолет Ми-24.
Поставлялась на экспорт более чем в 26 стран мира. Экспортный вариант имеет обазначение Р-60МК.
Обозначение НАТО AA-8 «Aphid».
Выполнена по схеме «утка» с дестабилизаторами в головной части ракеты. Малая стартовая масса и совершенная аэродинамическая компоновка придают ракете высокую маневренность, что позволяет поражать цели, маневрирующие с перегрузкой до 12 единиц.
Р-60 допускает атаку цели при любом начальном положении в поле обзора летчика в диапазоне углов целеуказания ±12° и при угловых скоростях линии визирования цели до 35°/c. Скорость полета цели до 2500 км/ч в диапазоне высот от 30 м до 20 км. Перегрузка носителя в момент пуска может достигать 8,5 единиц.
Боевая часть - осколочно-фугасная или стержневая. Взрыватели - контактный, радиолокационный, оптический или комбинированный дистанционный.
Модернизированный вариант ракеты - Р-60М - отличается расширенным до ±20° диапазоном углов целеуказания, увеличенной до 3,5 кг массой боевой части и применением более совершенной головки самонаведения с охлаждаемым фотоприемником. Возможно применение ракеты Р-60М в переднюю полусферу цели в ближнем маневренном бою, что значительно повышает боевой потенциал самолетов-носителей ракеты.
Применяется с пусковых устройств АПУ-60 (АПУ-60-I), АПУ-60-II (П-62-2, двойной узел подвески) и ПД-62 (на Су-15ТМ). Для учебных целей используется УЗР-60 (учебно-записывающая с регистратором).
