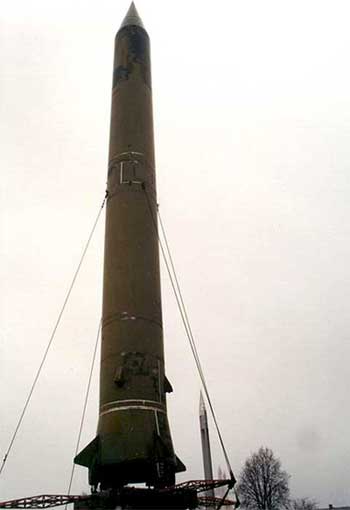

Баллистическая ракета средней дальности Р-12/Р-12У (8К63/8К63У)

Р-12/Р-12У

По Постановлению СМ СССР от 13 февраля 1953 года конструкторскому отделу завода №586 была поручена разработка эскизного проекта ракеты средней дальности Р-12 (8К63). 13 августа 1955 года вышло Постановление СМ СССР «О создании и изготовлении ракет Р-12». В октябре 1955 года был выпущен эскизный проект. Ракета предназначалась для поражения площадных целей (площадью около 100 км).

В марте 1957 года в НИИ-229 (г. Загорск) были успешно проведены стендовые огневые испытания ракеты Р-12. 22 июня 1957 года проведен новый пуск ракеты на ГЦП №4 (Капустин Яр) с наземного пускового стола. В октябре 1958 года началось серийное производство ракет, а 27 декабря 1958 года завершены летные испытания.

Несмотря на то, что ракеты Р-12 размещались при хранении в арочных бетонных сооружениях, сам стартовый комплекс из-за обилия обслуживающей техники (куда входили автомобили-транспортеры, тягачи, заправщики, командные пункты, узлы связи и т.п.) представлял собой уязвимую мишень. Необходимо было разработать новый способ базирования - шахтную пусковую установку (ШПУ). 30 мая 1960 г. вышло Постановление СМ СССР о разработке боевой ШПУ «Двина» для ракеты Р-12. После проведения ряда усовершенствований (модернизации системы управления и снятия аэродинамических обтекателей стабилизаторов) 30 декабря 1961 г. был проведен первый пуск модернизированной ракеты, получившей обозначение Р-12У (8К63У). Ее испытания продолжались до октября 1963 г. Первые боевые шахты для Р-12У были построены к 1 января 1963 г. в Плунге (Прибалтика), а 5 января 1964 г. боевой ракетный комплекс с ракетой Р-12У был принят на вооружение РВСН.

Впервые ракета Р-12 открыта продемонстрирована на военном параде в Москве 1961 году. После принятия на вооружение ракетного комплекса с ракетой Р-12 началось массовое строительство военных городков и стартовых позиций. К 1965 году было развернуто 608 пусковых установок для ракет Р-12 и Р-12У. С появлением этих ракет СССР получил возможность наносить ядерные удары оперативного характера независимо от стратегических сил дальнего действия.

На базе ракет Р-12 в 1962 году разработаны космические ракеты-носители серии «Космос» (11К63).

На западе ракета получила обозначение SS-4 «Sandal».

К 1987 году оставалось 149 ракет типа Р-12 подлежащих ликвидации по договору РСМД. Последняя ракета была уничтожена 23 мая 1990 года на базе ликвидации ракетной техники «Лесная» в Брестской области.

Ракета Р-12 состоит из головной части, переходного отсека, бака окислителя, приборного отсека, бака горючего и хвостового отсека.

Р-12 несла моноблочную головную часть с термоядерным зарядом мощностью 1 Мт. Головная часть конической формы имеет стальную клепаную конструкцию и асбо-текстолитовое теплозащитное покрытие. Боевой отсек в занимает 3/4 объема ГЧ и снизу имеет выпуклое полусферическое днище. Крепление ГЧ к ракете осуществляется с помощью короткой аэродинамической конической юбки, которая большим своим основанием устанавливается на переходной отсек и закрепляется пироболтами. Отделение ГЧ - с помощью пироблоков и пневмотолкателя.

Двигательная установка ракеты состоит из четырехкамерного маршевого ЖРД РД-214, разработанного в ОКБ академика В.П. Глушко. Двигатель РД-214 крепится в цилиндрической части хвостового отсека с помощью специальной рамы, связанной тягами с узлами крепления в верхней части камер сгорания. РД-214 построен по открытой схеме (без дожигания отработанного турбогаза) в виде четырехкамерного моноблока с единым ТНА. Камеры сгорания - цилиндрические, с плоскими форсуночными головками и профилированными соплами. Охлаждение камер - комбинированное, проточно-завесное. Охлаждающий компонент - горючее. Двигатель работает на азотно-кислотном окислителе АК-27И (27% раствор окислов азота в азотной кислоте) и углеводородном горючем ТМ-185. Привод ТНА - от турбины, вращаемой газами, получаемыми в газогенераторе путем каталитического разложения 80%-ной перекиси водорода на посеребренных медных сетках. Запуск двигателя «пушечный», без предварительной ступени. Зажигание топлива в камерах - химическое, при помощи пускового горючего ТГ-02 (фактически это - немецкая «Тонка-250» - смесь аминов), заливаемого перед заправкой ракеты в магистраль горючего между ТНА и главным клапаном. Тяга двигателя регулируется перед выключением (через режим конечной ступени) путем изменения расхода перекиси водорода через газогенератор. Система регулирования тяги существенно повышает эффективность ракеты, так как позволяет осуществлять полет с оптимальным ускорением на всем активном участке траектории. Перед отключением для получения минимального импульса последействия двигатель переводится на конечную ступень тяги.

Переходной отсек, изготовленный из алюминиевых сплавов В-95 и Д-16, имеет вид низкого кольца клепаной конструкции и состоит из силового набора и обшивки. Бак окислителя ракеты наземного базирования изготовлен из сплава АМг-6, имеет сложную конструкцию и состоит из двух отсеков: верхнего и нижнего, разделенных общим полусферическим днищем. Цилиндрические обечайки отсеков гладкие сварные, из колец, образованных путем сварки гнутых листов с утолщениями в местах сварки. Сверху и снизу бак ограничен полусферическими днищами, соединенными с обечайками с помощью торцевых шпангоутов. Полость верхнего отсека соединена с полостью нижнего с помощью трубопровода перелива, укрепленного в центральной части воронки топливоприемника бака окислителя. Здесь же установлен клапан перелива топлива, включающий в нужный момент подачу окислителя из верхней части бака. Столь сложная конструкция была впервые применена в практике отечественного ракетостроения и использовалась для улучшения центровки ракеты при прохождении ею зоны максимальных скоростных напоров. Как известно, в то время, как летательный аппарат в полете переходит через звуковой барьер скорости, аэродинамические центры его значительно смещаются. К этому добавляется смещение центра масс по оси ракеты вследствие выработки топлива из ее баков. Такое явление было не столь заметно на первых ракетах, использующих в качестве окислителя жидкий кислород, но на Р-12 применяется азотная кислота, имеющая на 33% большую плотность. Изменение центровки отрицательно влияет на работу системы управления: в полете приходится дважды менять управляющие коэффициента - до перехода через звуковой барьер и после этого. Для уменьшения последствий этого явления и был введен такой элемент, как верхний отсек бака окислителя. При выработке компонента из нижнего отсека изменение («дрейф») положения центра масс не столь значительно, и до перехода через трансзвук система управления (СУ) может привести его в соответствие с изменением положения аэродинамического центра. Далее включается клапан перелива и окислитель начинает поступать в двигатель из верхней части бака, компенсируя таким образом последующий «дрейф» аэродинамического центра.

Внутрибаковая арматура каждого отсека состоит из продольных пластин-гасителей колебаний жидкости, датчиков уровня топлива и заборной арматуры. В верхней части отсеков размещены кольцевые коллекторы наддува.

Конструкция бака окислителя ракеты Р-12У шахтного базирования была значительно изменена. Система управления этого варианта ракеты могла уже сама справляться с «дрейфом» центровок. Необходимость в разделении бака на два отсека отпала: он состоял только из цилиндрической обечайки и двух полусферических днищ. Бак горючего в основном аналогичен по конструкции баку окислителя ракеты Р-12У, однако внутри него по оси в тоннельной трубе проложен расходный трубопровод окислителя. Баки во время полета ракеты наддуваются сжатым азотом, запас которого сосредоточен в батарее баллонов, смонтированных в хвостовом отсеке.

Так как ветровые нагрузки на ракету шахтного варианта базирования намного меньше, чем на Р-12, к баковому отсеку первой предъявлялись не такие жесткие требования по прочности, вследствие чего удалось снизить толщину стенок баков и уменьшить сухую массу ракеты.

Межбаковый приборный отсек цилиндрической формы клепаной конструкции (силовой набор и обшивка), имеет внутри крестообразную раму для установки приборов системы наведения и управления. СУ автономная, унаследовавшая многие черты подобной системы ракеты А-4, в том числе гироприборы со значительными габаритами. Управляющие сигналы - аналоговые, электрические, служат для приведения в действие электрических пневмо - и гидроклапанов и управляющих механизмов. Кабели и трубопроводы проложены по наружной стороне бакового отсека ракеты и закрыты желобом. В системе управления был предусмотрен аварийный подрыв ракеты.

При проведении испытаний были получены предельные отклонения точки падения ГЧ от расчетной по дальности в пределах 1100 м, по направлению - около 600 м при стрельбе на максимальную дальность в 2000 км. В ее состав впервые были включены устройства нормальной и боковой стабилизации центра масс.

Хвостовой отсек клепанной конструкции из сплава В-95 (силовой набор) и Д-16 (обшивка) состоит из цилиндра и конуса. Внутри цилиндрической (верхней) части отсека смонтирован тороидальный сварной бак с перекисью водорода для питания ТНА двигателя. Поверхность хвостового отсека имеет люки для доступа к агрегатам двигателя. Коническая юбка хвостового отсека служит для передачи веса ракеты на пусковое устройство, для чего она имеет в нижней части четыре опорных кронштейна, оборудованных винтовыми опорами для вертикализации ракеты. На кронштейнах крепятся также газовые рули с рулевыми машинками. Снаружи юбки наземного варианта ракеты на кронштейнах жестко закреплены лопасти аэродинамических стабилизаторов, которых нет на шахтном варианте Р-12У.

Ракета Р-12 доставлялась к старту в незаправленном состоянии. Для ее запуска применялся несколько модифицированный стартовый стол ракеты Р-5М. После проведения вертикализации и прицеливания путем поворота ракеты вместе со стартовым столом в нужном направлении, начиналась заправка компонентами топлива и сжатыми газами. Общее время подготовки к пуску составляло около трех часов и зависело от уровня обученности боевого расчета.

Наземное оборудование ракеты Р-12У было выполнено в стационарном исполнении. Уровень автоматизации и механизации процессов подготовки Р-12У к старту и ее заправки был существенно повышен.

В середине 1970-х годов ракетный полк, вооруженный ракетами Р-12, состоял из двух дивизионов с наземным стартом и одного дивизиона в составе четырех шахтных пусковых установок. Дивизион с наземным стартом состоял из двух батарей, обслуживающих по две ракеты, которые хранились в бетонных обвалованных хранилищах, каждая на две ракеты. Обычно в ракетном полку было 5-8 наземных пусковых установок, 11-14 транспортных средств, 6-7 установщиков, 45-52 емкостей для хранения топлива. Расстояние между соседними ПУ и расстояние от ПУ до хранилища ракет - более 175 м.

В октябре 1962 года произведен пуск ракеты с ядерным зарядом из-под Воркуты по боевым полям на Новой Земле в рамках проведения операции «Роза». В июле 1962 года произведены пуски ракеты Р-12 (операции К-1 и К-2) с целью исследовать влияние ядерных взрывов на ракетную технику. 30 октября 1962 года в районе ГЦП была проведена операция К-5 - подрыв ядерного заряда Р-12 на высоте 60 км для проверки возможности радиосвязи: связи не было около часа.

В 1958 году, по программе создания отечественной системы противоракетной обороны, были начаты проводки баллистических ракет Р-2, Р-5 и Р-12 станцией дальнего обнаружения «Дунай-2» и тремя РТН в режиме БРУП ( баллистическая ракета - условная противоракета). Первый успешный перехват цели - головной части ракеты Р-12 противоракетной В-1000 с осколочно-фугасной боевой частью конструкции К.И. Козорезова (с дисковым полем поражения при медленном разлете поражающих элементов) был осуществлен 4 марта 1961 года. Всего в ходе испытаний было уничтожено 11 баллистических ракет различного типа, прямое поражение головных частей было зафиксировано в двух пусках по БР Р-5 и в трех пусках БР Р-12. На заключительном этапе испытаний полигонного комплекса ПРО «Алдан» в 1976-1977 годах были проведены три пуска ракет А-350Ж по реальным целям - ракетам 8К63У.

В 1962 году мир оказался на грани ядерной войны. Разразился кризис, явившийся следствием негативного развития военно-политической обстановки в зоне Карибского бассейна после кубинской революции, которая нанесла ощутимый удар по экономическим интересам североамериканских компаний. Создавалась реальная угроза американской интервенции на Кубу. В этих условиях СССР решил оказать помощь, в том числе и военную, правительству Кубы. Учитывая то, что американские ракеты «Юпитер» с территории Турции могут достичь жизненно важных центров Советского Союза всего за 10 минут, а советским МБР нужно было не менее 25 минут, для ответного удара по американской территории, Хрущев дал указание разместить на Кубе советские БРСД с советским военным персоналом. В соответствии с планом операции «Анадырь» планировалось разместить на кубинской территории три полка ракет Р-12 (24 пусковые установки -- 3 полка из состава 13-ой ракетной дивизии стратегического назначения) и два полка ракет Р-14 (16 ПУ), которым предписывалось быть в готовности по сигналу из Москвы, нанести удары по важнейшим объектам на территории США В условиях соблюдения строжайшей тайны ракеты Р-12 были доставлены на Кубу, где для них советским военным персоналом возводились стартовые площадки. Американская разведка не смогла их обнаружить своевременно. Только через месяц после прибытия на остров трех ракетных полков американский самолет воздушной разведки «U-2» смог сфотографировать стартовые площадки и ракеты, что вызвало большое беспокойство в Пентагоне, а затем и президента Дж. Кеннеди. К концу октября примерно половина из 36 доставленных на остров ракет Р-12 была готова к заправке горючим, окислителем и стыковке с ядерными головными частями. Из-за морской блокады берегов Кубы ракеты Р-14 на остров не прибыли. Именно в это время лидеры СССР и США пришли к выводу, что конфликт надо разрешить мирным путем. В ходе переговоров стороны договорились убрать советские БРСД с Кубы, а американские - из Турции и Европы.
