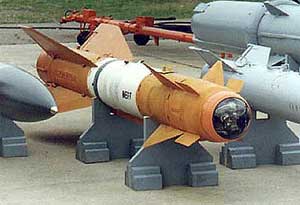

Авиационная тактическая ракета Х-29т

Х-29т

Ракета Х-29т предназначена для поражения визуально видимых наземных и надводных целей типа: железобетонные укрытия, стационарные железнлдорожные и шоссейные мосты, промышленные сооружения, склады, бетонированные ВПП, корабли и десантно-высадочные средства.

Разработка ракеты Х-29 с телевизионной головкой самонаведения началась в КБ «Молния» под руководством главного конструктора М.Р.Бисновата, в дальнейшем работы были переданы в МКБ «Вымпел».

Изготовитель - Ленинградский Северный завод, БАПО «Иглим».

На базе ракеты Х-29т имеется модификация - Х-29те с увеличенной дальностью стрельбы.

На западе ракета получила обозначение AS-14 «Kedge».

Ракета Х-29т имеет аэродинамическую схему «утка». Двигатель, боевая часть, взрыватель и электропневмосистема такие же, как и на ракете Х-29л.

Ракета Х-29т имеет пассивную телевизионную систему самонаведения. Измерение углов пеленга цели и угловой скорости линии визирования производится с помощью телевизионной ГСН «Тубус-2» угол поля зрения которой в режиме поиска цели равен 12x16o и в режиме автосопровождения - 2,1x2,9o Максимальная угловая скорость линии визирования - 10o c.

ТГСН «Тубус-2» состоит из оптико-электронной части с координатором цели, закрепленным на карданном подвесе, и электронного блока обработки информации, обеспечивающего выделение и запоминание контрастных объектов. Поиск цели может вестись с помощью бортовой аппаратуры самолета или визуально летчиком. Обнаружив цель и «загнав» ее на прицельно-пилотажный индикатор, летчик выполняет привязку и целеуказание ТГСН, после чего изображение цели появляется и на экране телевизионного индикатора в кабине. Предполагаемый объект атаки может быть «выхвачен» телекамерой из общего фона, а его изображение увеличено для опознания. После выделения цели производится переход с широкого поля зрения ТГСН на узкое, а для сохранения захвата летчику остается только удерживать кнюппелем прицельную рамку на цели, ожидая сближения на разрешенную дальность пуска.

Система управления в вертикальной плоскости работает в двух режимах, автономном и самонаведения. Автономное управление осуществляется на начальном участке полета ракеты, самонаведение -- на последнем. После отделения от самолета-носителя автономное управление обеспечивает полет ракеты с постоянным углом тангажа. При достижении равенства текущего угла пеленга и заданного система управления производит программный разворот ракеты на цель до момента равенства нулю текущего значения угловой скорости линии визирования. После этого управление ракетой переходит на пассивное телевизионное самонаведение по методу пропорционального сближения. Телевизионное самонаведение носит пассивный характер и производится по светоконтрастному краю цели. Заметность цели при этом может подчеркиваться не только ее контрастным цветом, но и углом падения солнечных лучей или теням выдающими замаскированный объект. Перед целью ракета делает «горку».

Пуск Х-29т может осуществляться с малых высот. Дальность ее применения определяется, в основном, возможностью обнаружения цели и сильно зависит от высоты полета, атмосферных условий, контрастности, размеров и конфигурации цели. Круговое вероятное отклонение при пуске с оптимальных по условиям обнаружения цели 4-5 км составляет 2,2 м.

При нанесении ударов по ВПП аэродромов ракета оставляет воронки диаметром от 12 до 15 м и глубиной до 6 м.

Для транспортировки и хранения ракеты Х-29т используется контейнер.
