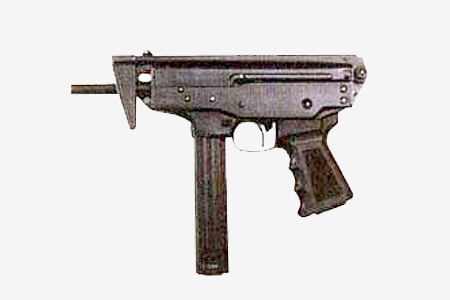

9-мм пистолет-пулемет «Кедр» Драгунов

Опытный образец был создан Евгением Драгуновым еще в начале 70-х гг., что отразилось в названии (КЕДР - Конструкция Евгения ДРагунова). В 1994 г. пистолет-пулемет принят на вооружение министерства внутренних дел.
Оружие разработано под патрон 9x18 мм ПМ. Автоматика работает за счет использования энергии отдачи свободного затвора, выстрел происходит при незапертом затворе. Ствольная коробка прямоугольной формы, штампованная. Ствол длиной 120 мм жестко крепится в ствольной коробке, к которой присоединены пистолетная рукоятка, приемник магазина и откидной приклад.

Особенностью пистолета-пулемета является модульная конструкция узлов (деталей), предусматривающая его неполную разборку без применения инструментов: магазин, крышка ствольной коробки, возвратная пружина с направляющей, затвор, ударно-спусковой механизм и предохранитель-переводчик.

Ударный механизм куркового типа. Расположение оси курка, цапф упора боевой пружины и упора для направляющей боевой пружины на курке подобраны таким образом, что в конце взведения курка усилие боевой пружины создает момент, вызывающий отжим курка от затвора. За счет этого между затвором и курком создается гарантированный зазор, исключающий потерю трения на большей части цикла работ.

Переводчик-предохранитель блокирует спусковой крючок и выдвигает останов затвора в паз на нижней плоскости затвора, предотвращая тем самым перезаряжание при включенном предохранителе. Флажок переводчика-предохранителя в этом положении частично выходит в отверстие под указательный палец, образуемое спусковой скобой, что позволяет в темноте на ощупь определить готовность оружия к стрельбе. При среднем положении переводчика обеспечивается одиночная стрельба, в крайнем верхнем - автоматическая.

После израсходования всех патронов подаватель магазина поднимает останов, который фиксирует затвор в заднем положении. Использован комбинированный целик, автоматически переключающийся при переводе приклада из походного положения в боевое и обратно. При откинутом прикладе поднимается щиток целика с диоптром, при сложенном - щиток с прорезью. Этим обеспечивается удобство прицеливания как при стрельбе с вытянутой руки, так и с упором приклада в плечо.

Прицельные приспособления открытого типа. Мушка крепится на стволе у передней стенки ствольной коробки, целик смонтирован сверху узла крепления откидного приклада.

Оружие отличает хорошая кучность как при одиночной, так и при автоматической стрельбе. На дистанции 25 м в круг радиусом 5 мм вмещается 100% попаданий при одиночной стрельбе и 50% - при стрельбе короткими очередями, что обеспечивает гарантированное поражение цели первым выстрелом (или первой очередью) на дистанции ближнего боя. Несмотря на сравнительно высокий темп стрельбы (до 1000 выстрелов в минуту) из него обеспечивается стрельба короткими очередями по 3-4 выстрела.

На оружие могут монтироваться глушитель и лазерный целеуказатель.

У пистолета-пулемета «Кедр-2» магазин размещен в пистолетной рукоятке по типу «Узи», при стрельбе он управляется одной рукой, а для устойчивости предусмотрен тормоз-компенсатор.

ТТХ «Кедр»

  • Калибр, мм 9
  • Масса, кг 1,4
  • Длина, мм 300
  • Длина ствола, мм 120
  • Темп стрельбы, в/м 1000
  • Емкость магазина, патронов 20, 30
  • Прицельная дальность, м 50

Дополнительная информация
Страна-производитель СССР/Россия
Конструктор Драгунов Е.Ф.
Кол-во выпущенных экземпляров
Годы выпуска 1994-
