Зенитный ракетный комплекс 9К37 «Бук-М1»

В соответствии с Постановлением ЦК КПСС и СМ СССР от 30 ноября 1979 г. была проведена модернизация ЗРК «Бук» с целью повышения его боевых возможностей, защищенности его радиоэлектронных средств от помех и противорадиолокационных ракет.

В комплексе «Бук-М1» предусмотрены эффективные организационные и технические мероприятия по защите от противорадиолокационных ракет.

Боевые средства комплекса «Бук-М1» взаимозаменяемы с однотипными боевыми средствами ЗРК «Бук» без их доработок, штатная организация боевых формирований и технических подразделений аналогичны с комплексом «Бук».

В состав ЗРК «Бук-М1» входят следующие боевые средства:

  • ЗУР 9М38М1;
  • Командный пункт 9С470M1;
  • Станция обнаружения и целеуказания 9С18M1 «Купол-М1»;

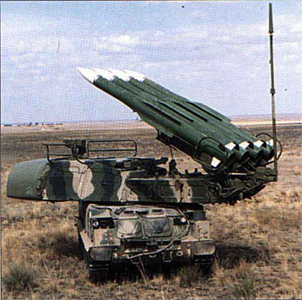

  • Самоходная огневая установка 9А310M1;
  • Пуско-заряжающая установка 9А39.

Самоходная огневая установка 9А310М1, по сравнению с установкой 9А310, обеспечивает обнаружение и захват цели на автосопровождение на больших дальностях (на 25-30%), а также распознавание самолетов, баллистических ракет и вертолетов с вероятностью не ниже 0,6. В 9А310М1 используется 72 литерных частоты подсвета (вместо 36), что способствует повышенной защищенности от взаимных и преднамеренных помех. Обеспечено распознавание трех классов целей - самолеты, баллистические ракеты, вертолеты.

Командный пункт 9С470М1 по сравнению с КП 9С470 комплекса «Бук» обеспечивает одновременный прием информации от собственной станции обнаружения и целеуказания и о шести целях от пункта управления ПВО мотострелковой (танковой) дивизии или от КП ПВО армии, а также комплексную тренировку всех расчетов, боевых средств ЗРК.

В комплексе используется более совершенная станция обнаружения и целеуказания 9С18М1 («Купол-М1»), имеющая плоскую угломестную ФАР и самоходное гусеничное шасси ГМ-567М, однотипное с КП, самоходной огневой установкой и пуско-заряжающей установкой. Длина станции обнаружения и целеуказания 9,59 м, ширина - 3,25 м, высота - 3,25 м (8,02 м в рабочем положении), масса - 35 т.

В состав технологического оборудования комплекса входят:

  • 9В95М1Э - машина автоматизированной контрольно-испытательной подвижной станции на ЗиЛ-131 и прицепе;
  • 9В883, 9В884, 9В894 - машины ремонтно - технического обслуживания на Урал-43203-1012;
  • 9В881Э - машина технического обслуживания Урал-43203-1012;
  • 9Т229 - транспортная машина для 8 ЗУР (или шесть контейнеров с ЗУР) на КрАЗ-255Б;
  • 9Т31М - автокран;
  • МТО-АТГ-М1 - мастерская техобслуживания на ЗиЛ-131.

В результате испытаний, проведенных с февраля по декабрь 1982 г. под руководством комиссии во главе с Б.М.Гусевым на Эмбенском полигоне (начальник - В.В.Зубарев), было установлено, что модернизированный комплекс «Бук-М1» по сравнению с ЗРК «Бук», обеспечивает большую зону поражения самолетов, способен сбивать крылатые ракеты ALCM с вероятностью поражения одной ЗУР не ниже 0,4, вертолеты «Хью-Кобра» - с вероятностью 0,6-0,7, а также зависающие вертолеты - с вероятностью 0,3-0,4 на дальности от 3,5 до 6-10 км.

Комплекс «Бук-М1» был принят на вооружение войск ПВО СВ в 1983 году и его серийное производство было налажено в кооперации предприятий промышленности, ранее выпускавших средства ЗРК «Бук».

Комплексы семейства «Бук» предлагались к поставкам за рубеж под наименованием «Ганг».

В ходе учений «Оборона 92» ЗРК семейства «Бук» проведены успешные стрельбы по мишеням на базе БР Р-17, «Звезда» и на базе ракеты РСЗО «Смерч».

После развала СССР ЗРК «Бук» в различных модификациях достался кроме России также Украине и Белоруссии.

Зенитный ракетный комплекс «Бук-М1» поставлялся на экспорт только в Финляндию. Морской вариант комплекса «Ураган» («Штиль») поставляется с 2000 года в Китай на двух эсминцах класса «Современный».


Тактико-технические характеристики 9К37 «Бук-М1»

  • Зона поражения по дальности, км 3,32..35
  • Зона поражения по высоте, км 0,015..20-22
  • Зона поражения по параметру, км до 22
  • Вероятность поражения цели типа истребитель одной ЗУР 0,8..0,95
  • Вероятность поражения цели типа вертолет одной ЗУР 0,3..0,6
  • Вероятность поражения цели типа крылатая ракета одной ЗУР 0,4..0,6
  • Максимальная скорость поражаемых целей м/с 800
  • Время реакции, с 22
  • Скорость полета ЗУР, м/с 850
  • Масса ракеты, кг 685
  • Масса боевой части, кг 70
  • Канальность по цели 2
  • Канальность по ЗУР 3
  • Время развертывания(свертывания), мин 5
  • Число ЗУР на боевой машине 4

Дополнительная информация
Страна-производитель СССР
Разработчик
Кол-во выпущенных экземпляров
Годы выпуска 1983
