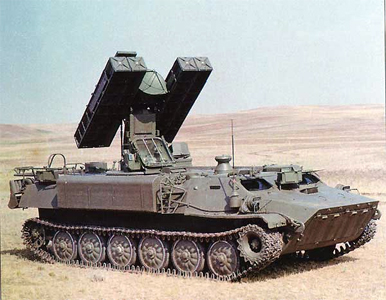

Зенитный ракетный комплекс 9А34А «Гюрза»

ЗРК 9А34А «Гюрза» является средством ПВО ближнего действия. Он предназначен для непосредственного прикрытия войск при расположении на месте, в движении и в бою от ударов различных средств воздушного нападения, в том числе и малоразмерных. Боевые возможности комплекса обеспечивают ведение борьбы с низколетящими самолетами, вертолетами, крылатыми ракетами и дистанционно пилотируемыми летательными аппаратами.

ЗРК «Гюрза» создан на базе зенитного ракетного комплекса «Стрела-10М». Модернизированная боевая машина (БМ) нового комплекса, в отличие от базового варианта, способна вести круглосуточную боевую работу. Кроме того, наличие новых оптико-электронных средств разведки и управления позволяет осуществлять обмен информацией между боевыми машинами зенитного подразделения, а также дистанционное управление процессом боевой работы при отражении ударов воздушного противника.

Головной разработчик комплекса - ГУП «Конструкторское бюро точного машиностроения имени Нудельмана».

Создание зенитного ракетного комплекса ЗРК «Гюрза» является одним из реальных ответов на возросшие требования по обеспечению живучести средств ПВО в условиях их активного огневого и радиоэлектронного подавления со стороны противника.

Значительное повышение эффективности зенитного комплекса «Гюрза» достигнуто за счет оснащения боевой машины пассивной инфракрасной станцией обнаружения воздушных целей Л-136 (МАК-Ф) и цифровой вычислительной системой. Это обеспечило оперативную обработку информации целеуказания в реальном масштабе времени, фильтрацию отметок обнаруженных целей от радиоэлектронных помех, а также предпусковую подготовку боевой машины перед стартом зенитной ракеты.

Цифровая вычислительная система система комплекса (пульт командира и два вычислительных блока) обеспечивает автоматизированное решение широкого круга задач, в том числе:

  • обнаружение, селекцию и сопровождение различных воздушных целей;
  • наведение пусковой установки и пуск зенитных управляемых ракет;
  • прием и реализацию внешнего целеуказания;
  • управление боевой работой подразделения в составе до 6 боевых машин «Гюрза».
  • Пульт командира, в частности, обеспечивает:
  • реализацию алгоритмов боевого функционирования боевой машины в штатном и автоматизированном режимах;
  • отображение графической и буквенно-цифровой информации о состоянии боевых машин, метеорологической (фоновой) и воздушной (целевой) обстановке;
  • циркуляцию данных информации внутри системы;
  • обработку целеуказания, поступающего от командного пункта зенитного подразделения или другой (ведущей) боевой машины;
  • организацию информационного обмена между боевыми машинами внутри зенитного подразделения;
  • тренировку боевого расчета и функциональный контроль боевой машины.

В результате оснащения ЗРК «Гюрза» указанными средствами разведки и автоматизации боевой работы обеспечивается сопровождение до тридцати воздушных целей одной боевой машиной, увеличивается дальность их обнаружения (на расстоянии 3-4 км тип воздушной цели идентифицируется по силуэту), сокращается время реакции комплекса, реализуется возможность распределенного управления и др.

Комплекс размещен на базе многоцелевого гусеничного транспортера-тягача (МТЛБ). Благодаря низкому удельному давлению на грунт, машина способна двигаться по дорогам с низкой несущей способностью, в том числе по болотам, снежной целине и песчаной местности, а также преодолевать водные преграды вплавь. Ходовая часть с независимой торсионной подвеской и гидроамортизаторами обеспечивает хорошую маневренность и высокие показатели плавности хода. А это, в свою очередь, благотворно влияет на точность стрельбы и долговечность пусковой установки.

Тактико-технические характеристики 9А34А «Гюрза»

  • Зона обнаружения по дальности (цель типа F-15), км 10..15
  • Зона обнаружения по углу места, град 0..30
  • Зона обнаружения по азимуту, град 360
  • Время обзора, с 1,1
  • Ошибки измерения, мин 15..20
  • Вес, кг 50
  • Потребляемая мощность, кВт 1,3
  • Максимальная скорость движения по шоссе, км/ч 60
  • Максимальная скорость движения по воде, км/ч 6

Дополнительная информация
Страна-производитель Россия
Разработчик ГУП «Конструкторское бюро точного машиностроения имени Нудельмана».
Кол-во выпущенных экземпляров
Годы выпуска 2002
