Зенитный ракетный комплекс 9К33М3 «Оса-АКМ»

ЗРК «Оса-АК» не мог эффективно вести борьбу с вертолетами огневой поддержки - основным современным средством борьбы с танками. Устранение этого существенного недостатка было осуществлено при выполнении ОКР «Мара», начатой в ноябре 1975 г. в соответствии с Постановлением ЦК КПСС и СМ СССР.

В 1977 г. были проведены заводские испытания модернизированной боевой машины 9А33БМ2 с ЗУР 9М33М2, по результатам которых ракета была доработана в части радиовзрывателя и электросхемы, получив наименование ЗУР 9М33М3. Государственные испытания модернизированного варианта комплекса 9К33М3 («Оса-АКМ») проводились на Эмбенском полигоне с сентября по декабрь 1979 г. (начальник полигона В.В.Зубарев) под руководством комиссии во главе с А.П.Зубенко, а в 1980 году был принят на вооружение.

В состав комплекса входит:

  • боевая машина 9А33БМ3;
  • транспортно-заряжающая машина 9Т217БМ2 на 12 ракет;
  • зенитная управляемая ракета 9М33М3;
  • машина автоматизированной контрольно-испытательной подвижной станции 9В242-1;
  • регулировочная аппаратура 9В914;
  • машина технического обслуживания 9В210М3;
  • тренажер 9Ф632М;

При стрельбе по вертолетам на высотах менее 25 м в комплексе использовался специальный метод наведения ЗУР с полуавтоматическим сопровождением цели по угловым координатам с помощью телевизионно-оптического визира.

Ракета 9М33М3 отличалась от ЗУР 9М33М2 (комплекса «Оса-АК») доработанным радиовзрывателем.

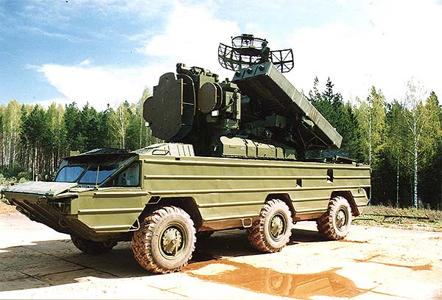

В боевой машине 9А33БМ3 были реализованы следующие мероприятия:

  • улучшена разрешающая способность индикатора кругового обзора станции обнаружения целей по дальности и азимуту за счет введения дополнительного масштаба;
  • путем доработки счетно-решающего прибора реализован метод наведения ЗУР со значительным угловым упреждением ракетой линии визирования цели в вертикальной плоскости, что снизило вероятность срабатывания радиовзрывателя от земли и уменьшило влияние на точность наведения флюктуации сигналов по ракетному каналу;
  • увеличена плотность потока осколков в направлении цели за счет принудительной выдачи команды на подрыв БЧ при подлете ЗУР к цели;
  • обеспечена выдача на ракету команды для коррекции области срабатывания радиовзрывателя в соответствии с областью разлета осколков БЧ при стрельбе вдогон.

ЗРК «Оса-АКМ» по сравнению с предыдущими модификациями обладал возможностью поражения на практически нулевой высоте зависающих (и летящих со скоростями до 80 м/с) вертолетов на дальностях от 2 до 6,5 км при курсовом параметре до 6 км. Находящиеся на земле вертолеты типа «Хью-Кобра» поражались с вероятностью 0,07-0,12, летящие на высоте 10 м - 0,12-0,55, зависающие на высоте 10 м - 0,12-0,38.

Тактико-технические характеристики 9К33М3 «Оса-АКМ»

  • Ракета 9М33М3
  • Масса ракеты, кг 128
  • Масса боевой части, кг 15
  • Длина ракеты, мм 3158
  • Диаметр корпуса, мм 206
  • Скорость полета ЗУР, м/с 500
  • Зона поражения по дальности, км 1,5..10
  • Зона поражения по высоте, км 0,01..5
  • Зона поражения по параметру, км 2-6
  • Вероятность поражения истребителя одной ЗУР 0,5..0,85
  • Максимальная скорость поражаемых целей, м/с до 500
  • Время реакции, с 27-39
  • Время развертывания, мин 3-5
  • Число ЗУР на боевой машине 6
  • Год принятия на вооружение 1980

Дополнительная информация
Страна-производитель СССР
Разработчик
Кол-во выпущенных экземпляров
Годы выпуска 1980
