Зенитный ракетный комплекс С-75–2 «Волга-2»

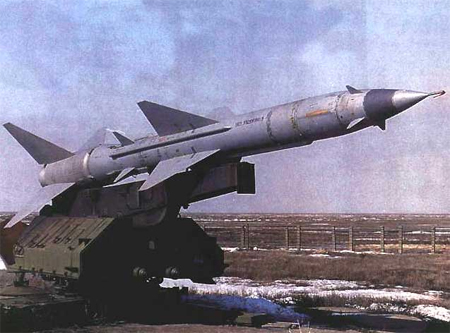

На выставке «МАКС-2001» научно-производственное объединение «Алмаз» представило вариант модернизированного зенитного ракетного комплекса С-75 («Волга»), который в настоящее время находится на вооружении войск противовоздушной обороны десятков стран мира. данный проект, получил обозначение С-75-2 «Волга-2».

Модернизация ЗРК «Волга» до уровня «Волга-2» предусматривает повышение характеристик комплекса, обеспечивающих успешную борьбу с современными средствами воздушного нападения в условиях сложной помеховой обстановки за счет использования технологии и элементной базы ЗРК С-300ПМУ1-2.

Зенитная ракетная система С-75-2 обеспечивает поражение бомбардировщиков, стратегических бомбардировщиков, истребителей-бомбардировщиков, самолетов многоцелевого назначения, сверхскоростных самолетов-разведчиков, автоматических дрейфующих аэростатов и крылатых ракет с эффективной поверхностью рассеяния 0,2м2и более.

В состав системы входят зенитный ракетный комплекс (ЗРК), зенитные управляемые ракеты (ЗУР) 5Я23 или 20Д и средства технического обеспечения.

ЗРК включает в себя следующие основные средства:

  • Радиолокационную станцию сопровождения и наведения РСН-75В, размещенную на трех прицепах (приемопередающий, управления, аппапаратная кабина). РСН-75В имеет радиолокационный и телевизионный каналы сопровождения, работающие в автоматическом и ручном режимах.
  • Шесть пусковых установок с одной ракетой на каждой.
  • Средства электропитания.

Комплекс одноканальный по цели. Дополнительно ЗРК могут придаваться радиолокационные станции обнаружения и целеуказания П-12 и П-15. Средства ЗРК размещаются в перевозимых прицепах и полуприцепах, связь между ними осуществляется по кабелю. Электроснабжение комплекса - от передвижных дизель-электрических станций. Имеется возможность подключения к промышленным сетям.

ЗУР 20Д и 5Я23 - двухступенчатые, выполнены по нормальной аэродинамической схеме с дестабилизаторами в передней части. Первая ступень представляет собой твердотопливный ракетный двигатель с установленными на нем стабилизаторами, вторая - оснащена жидкостным ракетным двигателем с насосной системой подачи компонентов топлива. Конструктивно маршевая ступень состоит из ряда отсеков, в которых расположены радиовзрыватель, осколочно-фугасная боевая часть, блоки бортовой аппаратуры, баки с компонентами топлива, жидкостный ракетный двигатель, агрегаты упарвления рулями ракеты, приемники команд управления.

Старт ракеты - наклонный, с пусковой установки, наводимой по углу места и азимуту. Управление полетом ракеты и наведение на цель осуществляется по радиокомандам, поступающим от наземной станции наведения, а подрыв боевой части - по команде радиовзрывателя либо по команде, поступающей от наземной станции при подлете к цели на необходимое расстояние.

Модернизация ЗРК проводится с использованием технологии и элементной базы ЗРК С-300ПМУ1-2 и включает в себя:

  • повышение защищенности канала цели.
  • введение звуковой индикации цели в режиме РЛК.
  • введение автосопровождения по цели в режиме ТВК.
  • замена на цифрову аппаратуру следующих аналоговых вычислительных устройств:
  • устройства определения координат цели и ракет (УОК);
  • выработки команд управления ракетами (СВК);
  • автоматизированного прибора пуска (АПП);
  • вычитающих устройств СДЦ;
  • устройств демодуляции помех (ГШВ);
  • синхронизатора станции;
  • аппаратуры тренировки и контроля.

Это позволит увеличить точность наведения ракет и дальность поражения цели, за счет применения современного метода наведения ракет и оптимального способа обработки сигналов цели и ракет. Кроме того, количество аппаратуры в кабинах УВ и АВ уменьшается примерно вдвое.

Из состава УВ и АВ выводятся 66 блоков из 135.

В результате модернизации РСН-75 сможет:

в режиме РЛК:

  • обнаруживать, сопровождать и наводить ракеты на цели, идущие под прикрытием АШП по фону ДНА с плотностью 2000вт/Мгц с эквивалентной дальности Кэ=100км во всей зоне поражения ЗРК на активном участке полета ракеты;
  • осуществлять вскрытие дальности до постановщика АШП в пределах зоны поражения на активном участке полета ракеты за счет работы устройств когерентного накопителя и алгоритмов завязки трасс в СВ;
  • обнаруживать, сопровождать и наводить ракеты на малоразмерные цели и цели типа «СТЕЛС» во всей зоне поражения ЗРК на активном участке полета ракеты за счет повышения чувствительности станции в режиме когерентного накопления на ~16дб;
  • увеличить дальность обнаружения и сопровождения целей;
  • устранить влияние «местников» и метеообразований, находящихся на второй развертке дальности в режиме СДЦ;
  • увеличить дальность обстрела целей до 60км;
  • увеличить эффективность стрельбы за счет увеличения точности вычислений, устранения дрейфов «нулей», применения оптимальных методов обработки сигналов и наведения ракет на цель;
  • обеспечить сопровождение цели по пролонгированным координатам, в случае временной потери видимости цели в РЛК или ТВК;
  • проводить автоматический контроль вновь введенной цифровой аппаратуры и диагностику неисправности с точностью до сменного элемента.

в режиме ТВК:

  • производить (последовательно) автоматический захват целей (до 2-х);
  • автоматически сопровождать выбранную цель, определяя ее угловые координаты относительно центра экрана с точностью до 0,02мрад;
  • определять в режиме МВ высоту цели над горизонтом, что позволяет увеличить точность наведения ракет на низколетящие цели, и, следовательно, повысить вероятность их поражения.

После модернизации улучшаются эксплуатационные характеристики РСН-75

сокращается количество обслуживающего персонала;

сокращается потребление электроэнергии на 40%;

улучшаются эргономические условия работы офицера наведения, путем выведения на индикаторы информации о координатах и параметрах движения цели, формирования «гарантированной зоны поражения»;

частично автоматизируется работа офицера наведения;

увеличивается надежность работы РСН;

уменьшается время и количество регламентных работ;

наличие сменных программ тренировки расчета РСН в составе программного обеспечения спецвычислителей значительно расширяет возможности по обучению и тренировке операторов РС, офицера наведения и стреляющего.

Работы по модернизации кабин УВ и АВ могут проводиться, по желанию заказчика, в местах дислокации или на производственной базе.

Тактико-технические характеристики 20Д (В-755)

  • Стартовая масса, кг 2390-2398
  • Масса БЧ, кг 196
  • Длина, м 10,78
  • Диаметр корпуса маршевой ступени, м 0,5
  • Размах стабилизатора ускорителя, м 2,57

Тактико-технические характеристики 5Я23

  • Стартовая масса, кг 2406
  • Масса БЧ, кг 190-197
  • Длина, м 10,9
  • Диаметр корпуса маршевой ступени, м 0,5
  • Размах стабилизатора ускорителя, м 2,57

Тактико-технические характеристики «Волга»

  • Диапазон высот зоны поражения, км 0,1-30
  • Максимальная дальность зоны поражения на высоте 0,5 км 24 км
  • Максимальная дальность зоны поражения на высоте 5-25 км 40-55 км
  • Максимальная дальность зоны поражения на высоте 30 км 50км
  • Максимальный параметр зоны поражения на высоте 0,5 км 22 км
  • Максимальный параметр зоны поражения на высоте 5-25 км 38-50 км
  • Максимальный параметр зоны поражения на высоте 30 км 34 км
  • Вероятность поражения цели одной ракетой, на дальности до 50 км 0,4-0,97

Тактико-технические характеристики «Волга-2»

  • Диапазон высот зоны поражения, км 0,1-30
  • Максимальная дальность зоны поражения на высоте 0,5км 27 км
  • Максимальная дальность зоны поражения на высоте 5-25 км 45-60 км
  • Максимальная дальность зоны поражения на высоте 30 км 55 км
  • Максимальный параметр зоны поражения на высоте 0,5 км 26 км
  • Максимальный параметр зоны поражения на высоте 5-25 км 40-50 км
  • Максимальный параметр зоны поражения на высоте 30 км 45 км
  • Вероятность поражения цели одной ракетой, на дальности до 50 км 0,56-0,98
  • Вероятность поражения цели одной ракетой, на дальности 50-60 км 0,41-0,98

Дополнительная информация
Страна-производитель Россия
Разработчик НПО «Алмаз»
Кол-во выпущенных экземпляров
Годы выпуска 2001
