Зенитный ракетный комплекс С-125 «Печора-2»

Для стран, имеющих на вооружении советские ЗРК С-125 «Печора» российская финансово-промышленная группа «Оборонительные системы» предлагает глубокую модернизацию этого комплекса. Данный проект, получивший название «Печора-2», создавался в рамках тендера на модернизацию египетских ЗРК С-125.

Модернизация ЗРК «Печора-1» до уровня «Печора-2» предусматривает повышение характеристик комплекса, обеспечивающих успешную борьбу с современными средствами воздушного нападения в условиях сложной помеховой обстановки за счет использования технологии и элементной базы ЗРК С-300ПМУ1.

ЗРК «Печора-2» обеспечивает эффективную борьбу против низколетящих и малоразмерных целей. Введение средств защиты от помех обеспечивает обнаружение, сопровождение и обстрел целей в условиях влияния всех видов радиопомех. Новая телеоптическая система позволяет обнаруживать и сопровождать цели в инфракрасном диапазоне. Удвоение количества пусковых установок повышает огневые возможности системы. Установка основных средств системы на автошасси повышает мобильность системы.

К выполнению работ привлечены КБ «Кунцево», МКБ «Факел», ЦКБ «Алмаз», Московский Радиотехнический завод, ГУП «КБ специального машиностроения» и ряд других российских и белорусских организаций.

В состав системы входят следующие основные средства.

  • РЛС обнаружения «Каста-2Е2»;
  • одна или две РЛС сопровождения и наведения;
  • кабина управления УНК (УНК-М);
  • до восьми пусковых установок с двумя ракетами на каждой;
  • средства электропитания и технического обеспечения.

Старт ракеты - наклонный, с пусковой установки, наводящейся по углу места и азимуту. Управление полетом ракеты и наведение на цель осуществляется по радиокомандам, поступающим от наземной радиолокационной станции наведения, а подрыв боевой части по команде от радиозрывателя при подлете к цели на необходимое расстояние либо от станции наведения.

Модернизация исходного комплекса С-125 до уровня «Печора-2» предусматривает:

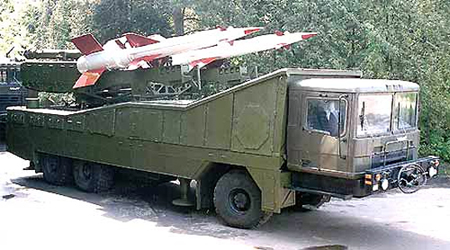

Создание новой самоходной пусковой установки 5П73-2М на модифицированном шасси МЗКТ-6525 повышенной проходимости с колесной формулой 6х6. Силовой агрегат -- V-образный восьмицилиндровый дизельный двигатель ЯМЗ-238Д мощностью 330 л.с.. Машина имеет шесть ведущих колес с шинами переменного давления. Давление в шинах регулируется переключателем, установленным в кабине водителя. Для изготовления артчасти использована стандартная буксируемая ПУ 5П73 без двух крайних направляющих.

  • Замену следующей аналоговой аппаратуры комплекса на цифровую:
  • устройства определения координат (УОК);
  • устройства выработки команд управления (УВК);
  • устройства селекции движущихся целей (СДЦ);
  • автоматизированного прибора пуска (АПП);
  • устройства малых высот (МВ);
  • аппаратуры тренировки и контроля;
  • устройства демодуляции помех (ГШН);
  • синхронизатора.
  • Введение новых средств защиты от активных и пассивных радиопомех.
  • Введение устройств автозахвата и автосопровождения целей в телеоптический канал ТОВ.
  • Введение устройства, обеспечивающего специальные методы сканирования пространства.
  • Модернизация ракеты с применением нового стартового двигателя, боевой части и радиовзрывателя для оптимального подрыва БЧ с учетом диаграммы направленности взрывателя и поля разлета осколков.
  • Переход с буксируемых кабин на автомобильные шасси.

При проведении модернизации производится изъятие 44-х блоков и 6-ти шкафов из состава аппаратуры кабины УНК (УНК-М) и вводятся вновь два шкафа с цифровой аппаратурой УК360, УК370. В состав индивидуального комплекта ЗИП вводятся узлы и элементы, обеспечивающие работу вновь вводимой аппаратуры. Поставляемый вместе с аппаратурой ЗИП составляет 50% от объема аппаратуры. Введение высоконадежной аппаратуры на современной технологической и элементной базе повышает надежность и долговечность комплекса.

Модернизация предусматривает введение режима автоматизации захвата цели, выведение информации о параметрах движения цели и границ зоны поражения на экран рабочего места (РМ) оператора наведения, что позволяет упростить алгоритм работы боевого расчета и сократить работное время комплекса, На экране оператора наведения отображается «Формуляр» работы станции наведения ракет, содержащий следующую информацию:

  • текущее значение азимута цели (бетта) в градусах;
  • текущее значение угла места цели (эпсилон) в градусах;
  • наклонная дальность до цели (Д) в км с точностью до 0,1 км;
  • высота цели (H) в км с точностью до 0,1 км;
  • скорость цели (V) в м/с с точностью до 1м/с;
  • параметр Цели (Р) в км с точностью до 0,1 км.
  • На индикаторе специальными значками отображается также зона поражения (наклонная дальность):
  • дальняя граница зоны поражения;
  • ближняя граница зоны поражения;
  • точка встречи на момент пуска ракеты;
  • гарантированная зона поражения.

После пуска ракеты в «Формуляре» на месте информации об угле места появляется информация об отклонении ракеты от назначенной траектории, а в точке встречи фиксируется величина промаха в метрах.

Обеспечивается увеличение зоны поражения цели и вероятности поражения цели в режиме работы станции без помех и при воздействии интенсивных радиопомех за счет повышении точности сопровождения цели, оптимизации способов обработки сигналов, снижение флюктуационных ошибок и устранения дрейфов «нулей». Повышается помехозащищенность комплекса от различного вида активных и пассивных радиопомех, а также от подстилающей поверхности за счет применения новых методов защиты от помех и способов обработки сигналов.

За счет введения навигационной системы и телекодовой связи обеспечивается автоматизированный прием целеуказания от любых внешних источников радиолокационной информации;

Расширяются возможности комплекса с использованием телеоптического визира за счет введения аппаратуры автозахвата и автосопровождения цели и высокой точности определения ее координат в этом режиме.

Обеспечивается возможность предупреждения о появлении цели за счет введения устройства звуковой индикации цели.

Обеспечивается возможность сопровождения цели по пролонгированным координатам в случае в случае временной потери информации в радиолокационном и телеоптическом режимах сопровождения.

Введение цифрового тренажера обеспечивает имитацию сложной воздушной обстановки, различных вариантов налета, различных видов и способов воздействия радиопомех, что позволяет повысить качество подготовки и тренировки боевых расчетов комплекса.

Введение аппаратуры самоконтроля н автопоиска неисправностей во вновь вводимой аппаратуре, введение новых типов сменных элементов облегчает работу расчетов по проверке и подготовке аппаратуры к боевой работе, сокращает время поиска и устранения неисправностей.

Введение высокостабильной аппаратуры, имеющей небольшое количество регулируемых параметров, изъятие значительного количества аналоговой аппаратуры позволяет в 2-2,5 раза сократить объем и время на проведение регламентных работ. При этом упрощается работа обслуживающего персонала станции. Энергопотребление станции с новой аппаратурой уменьшается на 30%.

Введение цифровой аппаратуры прибора пуска сокращает время подготовки исходных данных, повышает точность расчетов границ зон поражения.

Тактико-технические характеристики «Печора»

  • Диапазон высот зоны поражения, км 0,02-18
  • Максимальная дальность на высоте 0,5 км 11км
  • Максимальная дальность на высоте 6 км 17км
  • Максимальная дальность на высоте 14-20 км 18км
  • Максимальный параметр, км 16
  • Вероятность поражения цели одной ракетой, на дальности 25 км 0,5
  • Режим работы прибора пуска полуавтомат
  • Время выработки данных, с 7
  • Расстояние между кабиной управления и центром позиции, м до 20
  • Расстояние от ПУ до кабины управления, км до 0,07

Тактико-технические характеристики «Печора-2»

  • Диапазон высот зоны поражения, км 0,02-20
  • Максимальная дальность на высоте 0,5 км 18-20км
  • Максимальная дальность на высоте 6 км 25км
  • Максимальная дальность на высоте 14-20 км 28км
  • Максимальный параметр, км 24
  • Вероятность поражения цели одной ракетой, на дальности 25 км 0,72-0,99
  • Вероятность поражения цели одной ракетой, на дальности 25-28 км 0,51-0,99
  • Режим работы прибора пуска автомат
  • Время выработки данных, с 2
  • Расстояние между кабиной управления и центром позиции, м до 150
  • Расстояние от ПУ до кабины управления, км до 10

Дополнительная информация
Страна-производитель Россия
Разработчик ФПН «Оборонительные системы»
Кол-во выпущенных экземпляров
Годы выпуска 2002
