Зенитный комплекс С-300ФМ («Форт-М»)

Комплекс С-300ФМ «Форт-М» предназначен для обороны ордера кораблей от массированных атак различных средств воздушного нападения: самолетов, противокорабельных крылатых ракет, в том числе совершающих маневр и летящих на предельно малых высотах.

Разработан Государственным научно-производственным обьединением «Альтаир» и Московским конструкторским бюро «Факел».

В отличие от своего предшественника - зенитного комплекса «Форт», ЗРК «Форт-М» способен обстреливать до 6 целей одновременно на расстоянии до 120км и успешно бороться с противокорабельными ракетами на высотах до 10 метров. Расширение зоны поражения достигнуто за счет улучшения энергетических характеристик передатчика и чувствительности приемных каналов.

Работа ЗРК «Форт-М» обеспечивается внешним целеуказанием от корабельных средств освещения воздушной обстановки и системы обработки информации, а также данными об углах качек, курсе и скорости корабля - от корабельных средств гиростабилизации и навигации.

Боевое применение комплекса возможно при следующих условиях:

  • волнении моря до 6 баллов;
  • бортовой качке до 15° с периодом 8-10с;
  • килевой качке до 3° с периодом 5с;
  • устойчивости при вибрации с частотой 0-20Гц и амплитудой 0,5мм.

Комплекс состоит из корабельной системы управления, пусковой установки, боекомплекта ЗУР и наземного оборудования.

Система управления выполнена на современной элементной базе. В рабочую программу математического обеспечения ЗРК заложены элементы искусственного интеллекта, позволяющие существенно упростить и ускорить работу операторов в боевом режиме, сократить время на контроль и поиск неисправностей в аппаратуре. В комплекс введена аппаратура записи процесса стрельбы, дающая возможность документировать и оперативно анализировать результаты боевой работы, а также рабочего состояния аппаратуры комплекса. Антенный пост выполнен на базе фазированной антенной решетки с электронной стабилизацией луча и имеет два положения - боевое и походное. Высокая помехозащищенность достигнута благодаря внедрению принципиально новых схем и алгоритмических решений защиты от активных шумовых помех.

Зенитная управляемая ракета 48Н6Е2 ( унифицирована с сухопутным комплексом С-300ПМУ-2) с вертикальным стартом имеет улучшенную двигательную установку и увеличенную боевую часть. Ракета - телеуправляемая, с полуактивным самонаведением на конечном участке полета. Доставляется на корабль в транспортно - пусковом контейнере. Предельная дальность полета - 200 км.

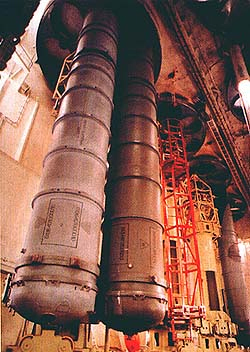

Старт ракеты осуществляется из подпалубной пусковой установки Б-203А барабанного типа. В каждом барабане устанавливается по 8 ракет в ТПК. Ракета не требует специального обслуживания в условиях корабля. Доставка, погрузка ракеты на корабль производится специальным комплексом наземного оборудования.

Корабли, оснащенные зенитным ракетным комплексом «Форт-М», помогают обеспечивать коллективную противовоздушную оборону ордера, значительно отодвигая рубежи развертывания средств воздушного нападения противника. С помощью одного-двух ЗРК «Форт-М» корабли соединения осуществляют на требуемых дальностях эффективное противодействие не только воздушным ударным средствам и постановщикам помех, но и воздушным средствам разведки и управления, группам демонстративных действий, группам подавления средств ПВО и др. Зенитные ракетные комплексы «Форт-М» резко улучшают условия боевой работы зенитных ракетных и артиллерийских комплексов самообороны кораблей, во-первых, за счет разрежения потока целей, достигающих рубежей и зон действия комплексов самообороны, во-вторых, за счет снижения плотностей помех, которые могут негативно воздействовать на информационные средства кораблей. В результате существенно возрастают боевые возможности средств самообороны кораблей.

На крейсере «Петр Великий» (пр. 1144,2), установлен носовой комплекс С-300ФМ «Форт-М». Таким образом, крейсер «Петр Великий» вооружен одним комплексом С-300Ф с 48 ракетами 48Н6 и одним комплексом С-300ФМ с 46 ракетами 48Н6Е2.

На экспорт комплекс предлагается под наименованием «Риф-М».

Тактико-технические характеристики С-300ФМ («Форт-М»)

  • Число одновременно сопровождаемых целей в секторе ±45° по курсовому углу и 0-70° по углу места 6
  • Число одновременно наводимых ракет 12
  • Зона обстрела по курсовому углу с учетом ограничений, связанных с архитектурой корабля до 360°
  • Верхняя граница зоны поражения, км 25
  • Нижняя граница зоны поражения, м 10
  • Максимальная наклонная дальность в зоне высот 5-20 км, км 120
  • Максимальная наклонная дальность на высоте 10 м, км 23
  • Минимальная наклонная дальность, км 8
  • Скорострельность, с 4
  • Максимальная скорость поражаемых аэродинамических целей, м/с 950
  • Потребляемая мощность, кВт не более 300
  • Количество обслуживающего персонала, чел 24
  • Масса, кг 1800
  • Масса ТПК с ракетой, кг 2600
  • Габариты контейнера, мм 1000,7800

Дополнительная информация
Страна-производитель Россия
Разработчик ГНПО «Альтаир» и МКБ «Факел».
Кол-во выпущенных экземпляров
Годы выпуска 1995
